ATC-M1 Suhu Controller karo Short-Cycle PID

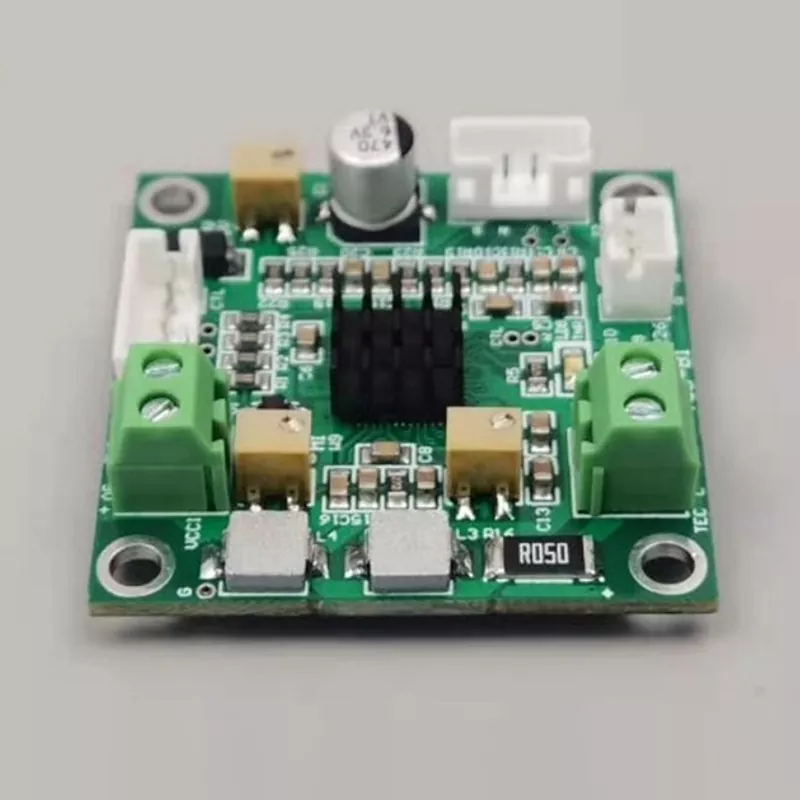

X-Meritan ngembangake bahan termoelektrik, pendingin, komponen NTC lan pengontrol suhu kanggo manajemen termal semikonduktor. Pengontrol Suhu ATC-M1 kanthi PID Siklus Singkat nggabungake papan 34mm x 20mm sing kompak kanthi kontrol PID siklus cendhak, umpan balik suhu 10K NTC lan kontrol output TEC kanggo obyek mikro kanthi inersia termal sing sithik. Makaryakke ing 3.0V–5.0V DC, ndhukung sawetara suhu standar saka +10 kanggo +40 derajat C, lan wis standar pabrik nyetel suhu 25 derajat C. Suhu bisa diatur liwat potentiometer W9 utawa input analog, karo stabilitas kontrol suhu tartamtu saka 0,001 derajat C.

Fitur Utama

Kontrol PID Siklus Pendek

Pengontrol Suhu ATC-M1 nganggo PID Siklus Cekak nggunakake pendekatan umpan balik PID siklus cendhak sing dirancang kanggo obyek mikro kanthi inersia termal sing sithik. Tumindak koreksi sing kerep mbantu controller nanggapi owah-owahan ing kondisi termal obyek sing dikontrol tanpa gumantung marang respon termal sing luwih gedhe sing ana gandhengane karo sistem konvensional.

Struktur Papan Kompak

Kanthi dimensi mung 34mm x 20mm lan dhuwur total 15.5mm, ATC-M1 cocog kanggo rakitan kontrol termal sing kompak. Faktor wangun cilik iku utamané cocog kanggo miniatur optik, sensing lan struktur elektronik ngendi papan internal kasedhiya diwatesi.

Kontrol Output TEC

Kontroler dirancang kanggo nggarap komponen pendinginan termoelektrik. Saiki TEC maksimum sawijining 2.5A, nalika voltase TEC maksimum 4.3V ing sumber 5V utawa 2.5V ing sumber 3.3V. Watesan sing ditetepake iki nyedhiyakake basis sing jelas kanggo cocog karo pengontrol karo sistem TEC sing gegandhengan.

Umpan Balik Suhu

Sensor 10K NTC digunakake kanggo pangukuran suhu lan umpan balik. Stabilitas kontrol suhu sing ditemtokake yaiku 0,001 derajat C, nyedhiyakake presisi sing dibutuhake kanggo aplikasi ing ngendi variasi suhu cilik bisa mengaruhi kondisi operasi komponen sensitif suhu.

Data Teknis

Perbandingan Desain

Area Aplikasi

1. Fotonik: X-Meritan ngenali aplikasi fotonik kalebu pendinginan detektor. Struktur pengontrol kompak lan fungsi umpan balik suhu nyedhiyakake unsur kontrol sing cocog kanggo rakitan pendingin termoelektrik cilik.

2. Telekomunikasi: Jaringan aplikasi perusahaan kalebu stabilisasi termal lan pendinginan komponen telekomunikasi. Regulasi suhu sing tepat bisa digabung menyang arsitektur manajemen termal sing kompak.

3. Peralatan Medis: X-Meritan ndhaptar amplifier PCR lan aplikasi sing gegandhengan karo suhu ing obat. Kontrol suhu minangka bagéyan penting saka sistem ing ngendi kahanan operasi gumantung ing lingkungan termal sing dikontrol.

4. Aerospace Sensing: Aplikasi aerospace perusahaan kalebu sensor deteksi es, sensor fluks panas lan sensor IR. Komponen kontrol termal sing kompak bisa dadi bagéan saka sistem sensitivitas suhu.

5. Elektronik Otomotif: X-Meritan uga ngenali stabilisasi termal kanggo LiDAR, AR lan detektor, ndawakake relevansi kontrol termoelektrik kompak kanggo aplikasi sensing otomotif lan elektronik. Pengontrol Suhu ATC-M1 kanthi PID Siklus Pendek bisa dianggep minangka arsitektur manajemen termal sing kompak ing ngendi obyek sing dikontrol nduweni massa termal cilik.

Integrasi Sistem

1. Watesan Listrik TEC: Pengontrol Suhu ATC-M1 karo PID Siklus Singkat makarya ing voltase maksimum lan nilai saiki sing ditemtokake.

2. Umpan Balik Suhu: Input 10K NTC nyedhiyakake jalur umpan balik suhu kanggo sistem kontrol.

3. Kisaran Suhu: Kisaran kontrol suhu standar yaiku +10 nganti +40 derajat C, kanthi suhu standar pabrik 25 derajat C.

4. Setelan Output: Tegangan output maksimum standar pabrik yaiku 2.0V, dene arus output maksimum standar pabrik yaiku 1.0A.

5. Cara Pangaturan: Panyesuaian suhu bisa ditindakake liwat potensiometer W9, lan input suhu analog uga didhukung.

6. Konfigurasi Produk: Kanggo aplikasi sing mbutuhake konfigurasi sing beda, X-Meritan nyatakake yen produk bisa diprodhuksi miturut gambar utawa conto. Proses layanan kalebu komunikasi tahap awal, konfirmasi sampel lan produksi sawise konfirmasi.

Kapabilitas X-Meritan

ATC-M1 minangka bagéan saka portofolio teknologi termoelektrik X-Meritan, sing nyakup bahan termoelektrik, pendingin termoelektrik, rakitan TEC, komponen NTC lan pengontrol suhu. Struktur produk iki nyambungake papan kontrol suhu karo komponen termoelektrik lan unsur sensor sing digunakake ing sistem manajemen termal sing kompak.

Rantai Teknologi Termoelektrik Lengkap

Kapabilitas X-Meritan nyakup pangembangan materi termoelektrik, kustomisasi komponen inti lan desain solusi pambuangan panas. Kanggo ATC-M1, ruang lingkup teknis iki langsung ana hubungane karo kontrol output TEC, umpan balik suhu NTC lan syarat manajemen termal saka rakitan elektronik lan optik kompak.

5 Bidang Aplikasi Utama

X-Meritan nglaporake aplikasi ing limang lapangan utama: komunikasi serat optik, peralatan medis industri, elektronik otomotif cerdas, elektronik konsumen lan lembaga riset. Wilayah aplikasi kasebut nyedhiyakake latar mburi teknis sing relevan kanggo ATC-M1, utamane ing ngendi pendinginan thermoelectric kompak lan suhu operasi sing dikontrol.

Kerjasama Perusahaan Fortune 500

X-Meritan nyatakake yen dheweke kerja sama karo perusahaan Fortune 500 lan sawetara laboratorium kunci nasional. Pengalaman iki cocog karo pangembangan lan aplikasi komponen termoelektrik lan teknologi kontrol suhu sing digunakake ing sistem manajemen elektronik lan termal khusus.

Multiple Proses Manufaktur

Peralatan produksi sing kadhaptar dening X-Meritan kalebu tungku dipping timah, mesin cetakan ayunan geter, mesin las, oven, mesin dispensing, mesin penyegel otomatis, peralatan solder reflow lan mesin cetak otomatis. Proses manufaktur iki ndhukung produksi komponen sing gegandhengan karo thermoelectric lan produk kontrol suhu elektronik.

55% Distribusi Pasar Eropa

X-Meritan nglaporake manawa Eropa nuduhake 55% distribusi pasar internasional, dene Amerika Utara 15%, Asia Tenggara 15% lan pasar liyane 15%. Latar mburi aplikasi internasional ndhukung pengalaman perusahaan nyedhiyakake produk termoelektrik lan manajemen suhu kanggo macem-macem lingkungan teknis.

6. Dhukungan Solusi Termal Integrasi

Ngluwihi komponen kontrol suhu individu, X-Meritan nyedhiyakake desain solusi pambuangan panas lan dhukungan pilihan produk. Iki ngidini Pengontrol Suhu ATC-M1 kanthi PID Siklus Singkat dianggep bebarengan karo pendingin termoelektrik, komponen NTC lan syarat manajemen termal sing cocog tinimbang minangka papan kontrol sing terisolasi.

FAQ

P: Apa jinis sensor suhu sing digunakake ATC-M1?

A: Iki nggunakake sensor suhu 10K NTC kanggo pangukuran suhu lan umpan balik.

Q: Apa stabilitas kontrol suhu?

A: stabilitas kontrol suhu sing ditemtokake yaiku 0,001 derajat C.

P: Apa arus TEC maksimum?

A: Saiki TEC maksimum 2.5A.

Q: Apa ukuran controller?

A: Pengontrol Suhu ATC-M1 kanthi PID Siklus Pendek duwe dimensi papan 34mm x 20mm, kanthi dhuwur total 15.5mm.

P: Apa setelan suhu standar?

A: Suhu pesawat standar pabrik yaiku 25 derajat C, kanthi kisaran kontrol standar +10 nganti +40 derajat C.

Q: Apa X-Meritan bisa ngembangake produk miturut gambar utawa conto?

A: Nggih. X-Meritan nyatakake yen bisa ngasilake produk miturut gambar utawa conto, kanthi konfirmasi sampel sadurunge produksi.
