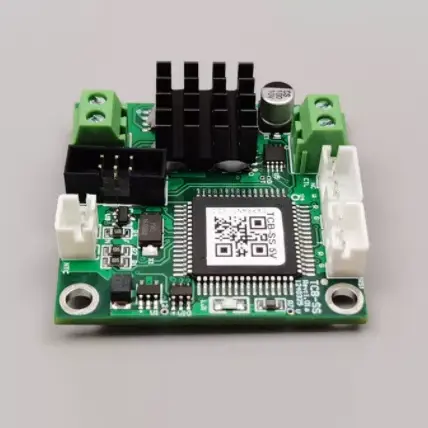

X-Meritan nggawe Pengontrol Suhu TCB-SS kanthi Ukuran Ultra-Kompak lan Dirancang kanggo aplikasi TEC Mikro ing ngendi papan papan, stabilitas suhu, lan output TEC sing dikontrol kudu dianggep bebarengan. TCB-SS nggabungake sensor suhu lan TEC nyopir ing papan kontrol cilik, saéngga Micro TEC bisa diatur liwat loop kontrol suhu adhedhasar umpan balik.
Pengontrol dirancang kanthi format papan sing kompak tinimbang arsitektur kontrol suhu tujuan umum. Nggunakake sensor 10K NTC minangka input sensing suhu standar lan ndhukung voltase TEC standar 4.5V kanthi arus TEC maksimum 3A, nggawe papan cocok kanggo sistem manajemen termal miniatur.
|
Tegangan suplai papan (DC) |
5V ± 10% |
|
Efisiensi output |
> 94% |
|
voltase TEC |
4.5V (standar) |
|
TEC saiki |
3A (maksimum) |
|
Sensor kontrol suhu |
10K NTC (nilai B standar: 3950) |
|
Akurasi kontrol suhu |
0.01° |
|
Setel akurasi suhu |
0.01° |
|
Range pangukuran kontrol suhu |
-60°C nganti +170°C |
|
Kisaran suhu kontrol |
-20°C nganti +100°C |
|
Setelan pabrik standar |
25°C |
10K NTC ndeteksi owah-owahan suhu lan ngirim sinyal kanggo controller.
Kontroler mbandhingake suhu sing diukur karo nilai target lan ngatur output Micro TEC liwat kontrol PID.
Output terus-terusan nyetel drive TEC sajrone operasi tinimbang mung ngandelake switch on / off sing gampang.
Ukuran 4 cm × 4 cm × 1,28 cm, Pengontrol Suhu TCB-SS kanthi Ukuran Ultra-Kompak lan Dirancang kanggo Micro TEC dirancang kanggo sistem Micro TEC kanthi papan instalasi winates.
Kontroler nyedhiyakake akurasi kontrol suhu 0,01°C lan akurasi suhu nyetel 0,01°C kanggo regulasi termal sing tepat.
Kanthi efisiensi output ing ndhuwur 94%, pengontrol nyedhiyakake nyopir TEC sing efisien ing sistem kontrol suhu sing kompak.
Tegangan TEC standar yaiku 4.5V, kanthi arus TEC maksimal 3A, kanggo aplikasi Micro TEC sing kompatibel.
Sensor gawan punika 10K NTC karo B-nilai 3950, nyediakake umpan balik suhu kanggo daur ulang kontrol.
Kisaran pangukuran kontrol suhu yaiku -60°C nganti +170°C, dene kisaran suhu kontrol sing ditemtokake yaiku -20°C nganti +100°C.
Fungsi sing dibangun kalebu arus kaluwihan, voltase luwih, watesan suhu, lan deteksi sirkuit terbuka/cekak TEC kanggo ngawasi pengontrol lan TEC sing disambungake sajrone operasi.
|
Item |
Konfigurasi standar |
|
Tipe TEC |
Mikro TEC |
|
Tegangan TEC |
4.5V Default |
|
TEC Saiki |
3A maksimal |
|
Sensor Suhu |
10K NTC |
|
NTC B-Nilai |
3950 Default |
|
Pasokan Papan |
5V ± 10% DC |
|
Range Kontrol |
-20°C nganti +100°C |
Sadurunge integrasi, syarat listrik TEC, karakteristik NTC, suhu target, lan pasokan papan kudu dicenthang miturut spesifikasi pengontrol.
Pengontrol Suhu TCB-SS karo Ukuran Ultra-Kompak lan Dirancang kanggo Micro TEC nyedhiyakake kontrol suhu sing kompak kanggo modul optik sing mbutuhake kondisi termal sing stabil.
Bisa nyopir Micro TEC sing kompatibel kanggo ngatur suhu dioda laser ing sistem optik kompak.
Kontroler kompak cocog kanggo instrumen laboratorium sing mbutuhake pangaturan suhu adhedhasar Micro TEC ing papan instalasi sing winates.
TCB-SS ndhukung kontrol suhu ing piranti diagnostik kompak ing ngendi ukuran papan lan regulasi termal minangka faktor desain sing penting.
Kontroler bisa digabungake karo sistem Micro TEC kanggo pangaturan suhu detektor inframerah sensitif suhu lan sensor CCD.
A1: Pengontrol Suhu TCB-SS kanthi Ukuran Ultra-Kompak lan Dirancang kanggo Micro TECs dirancang kanggo aplikasi Micro TEC. TEC sing disambungake kudu dicenthang marang voltase TEC standar 4.5V sing ditemtokake lan arus maksimum 3A.
A2: Konfigurasi sensing suhu standar yaiku 10K NTC kanthi nilai B 3950. Syarat sensor liyane kudu dikonfirmasi sajrone spesifikasi proyek.
A3: Kisaran pangukuran kontrol suhu yaiku -60 ° C nganti + 170 ° C, dene kisaran suhu kontrol sing ditemtokake yaiku -20 ° C nganti + 100 ° C. Jangkoan pangukuran nuduhake kemampuan sensing suhu, dene kisaran kontrol nemtokake kisaran pangaturan suhu sing ditemtokake.
A4: Tegangan suplai Papan punika 5V ± 10% DC. Sistem kasebut kudu nyedhiyakake sumber daya sing cocog sing tetep ana ing kisaran input sing ditemtokake.
A5: Saiki TEC maksimum sing ditemtokake yaiku 3A, kanthi voltase TEC standar 4.5V. TEC sing disambungake kudu dipilih miturut syarat listrik lan watesan pengontrol.
A6: Akurasi kontrol suhu sing ditemtokake yaiku 0,01 ° C, lan akurasi suhu sing disetel uga ditemtokake minangka 0,01 ° C.
A7: Pengontrol kalebu proteksi arus luwih, proteksi voltase, watesan suhu, lan deteksi sirkuit terbuka lan sirkuit cendhak TEC.
