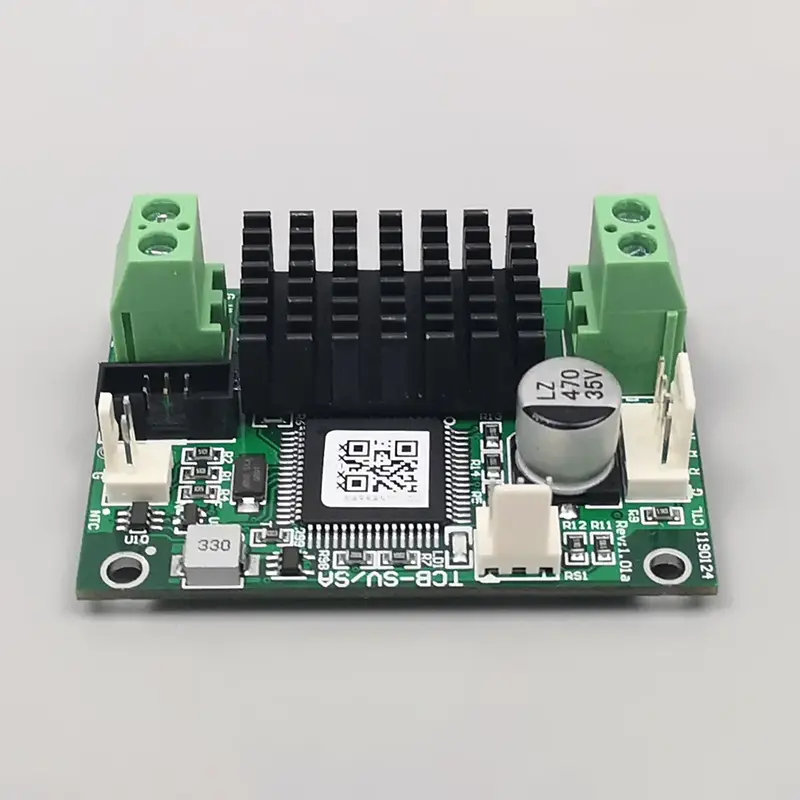

Pengontrol Suhu TCB-SV kanggo Micro TEC saka pabrik X-meritan nggunakake chip kontrol independen lan algoritma penyesuaian PID dinamis, ndhukung presisi ± 0,01 ° C kanggo setelan suhu lan kontrol stabil. Beda saka kontrol ngoper PWM tradisional, nggunakake output saiki terus lengkap kanggo ngilangke gangguan operasi lan fluktuasi suhu, , ngirimke kontrol suhu loop tertutup stabil kanggo skenario kerja terus-terusan presisi dhuwur. Papan kasebut nggabungake kontrol pemanasan / pendinginan bidirectional, antarmuka komunikasi dual lan output sinyal safety, kanthi efisiensi kerja 90% lan dimensi kompak, cocog kanggo integrasi sistem kontrol termal mikro TEC.
|
Model |
TCB-SV |
|
Tegangan Pasokan Papan (DC) |
7 - 24 V |
|
Papan Pasokan Saiki |
Gumantung ing TEC |
|
Efisiensi Output |
> 90% |
|
Tegangan TEC |
4.5 V (Default) |
|
TEC Saiki |
2.5 A (Maks.) |
|
Sensor Suhu |
10K NTC (Nilai Default B: 3950) |
|
Akurasi Kontrol Suhu |
± 0,01°C |
|
Nyetel Akurasi Suhu |
± 0,01°C |
|
Range Kontrol Suhu |
-30°C nganti 147°C |
|
Rentang Suhu Kontrol¹ |
-20°C nganti 100°C |
|
Suhu Setel Pabrik Default |
25 ° C, utawa sing ditemtokake pangguna |
|
ukuran |
60 mm x 42 mm |
|
dhuwur |
Total 23 mm (papan 18,5 mm + komponen 1,5 mm, pin≤3 mm) |
|
Cathetan |
Kanggo spesifikasi liyane, hubungi pabrikan. |
Pengontrol Suhu TCB-SV kanggo Micro TEC ngadopsi struktur hardware standar industri lan desain fungsional praktis, kanthi kaluwihan teknis inti kanggo kontrol presisi mikro TEC:
Dilengkapi chip kontrol khusus lan algoritma PID sing dioptimalake, ndhukung akurasi suhu stabil ± 0,01 ° C, nyukupi syarat kalibrasi presisi laser lan piranti deteksi.
Output saiki terus-terusan non-PWM ngindhari gangguan ganti frekuensi dhuwur, ngilangi fluktuasi termal mikro, lan njamin status suhu konstan komponen presisi jangka panjang.
Ndhukung perintah serial ASCII lan protokol MODBUS-RTU, kompatibel karo host kontrol industri utama lan piranti lunak komputer ndhuwur, ndhukung pemantauan data wektu nyata lan pangembangan sekunder.
Cocog karo sensor 10K NTC (3950) standar, ndhukung ngalih otomatis dadi panas lan pendinginan, lan nyakup kontrol loop tertutup ing sawetara suhu.
Output weker peralatan sing dilindhungi, sinyal status operasi lan antarmuka mateni khusus TEC, nggampangake kontrol sambungan keamanan sistem otomatis.
Diverifikasi kanthi aplikasi lapangan jangka panjang ing industri optik lan laser, modul kasebut nduweni kemampuan anti-gangguan sing kuat lan kinerja operasi sing stabil.
|
Item Perbandingan |
TCB-SV Micro TEC Controller |
Kontrol TEC konvensional |
|
Akurasi Kontrol Suhu |
± 0,01 ° C (Tliti banget dhuwur) |
± 0,05°C ~ ±0,1°C (Ketepatan industri umum) |
|
Mode Output |
Output arus lancar sing terus-terusan, ora ana gangguan switching, fluktuasi termal nol |
Output switch PWM tradisional, rawan gangguan frekuensi dhuwur lan drift suhu cilik |
|
Protokol Komunikasi |
Protokol ganda: ASCII + MODBUS-RTU, gampang kanggo integrasi sistem lan pangembangan sekunder |
Protokol tunggal kanthi kompatibilitas winates, ekspansi sing kurang |
|
Konfigurasi Safety |
Output weker terpadu, umpan balik status lan fungsi mati darurat TEC |
Fungsi kontrol tunggal, kurang desain perlindungan safety cerdas |
|
Efisiensi Output |
> 90%, hemat energi lan efisien kanggo operasi jangka panjang |
Umume ing ngisor 85%, konsumsi daya jangka panjang sing luwih dhuwur |
|
Skenario sing ditrapake |
Komunikasi optik, diagnosis medis, sensor presisi tinggi, peralatan laboratorium |
Skenario kontrol suhu industri biasa kanthi syarat presisi sing kurang |
Ngandelake kontrol suhu sing tepat lan kemampuan anti-interferensi, Pengontrol Suhu TCB-SV kanggo Micro TECs ditrapake ing skenario profesional sing mbutuhake stabilitas suhu jangka panjang:
Stabilisake suhu kerja dioda laser, ngilangi drift dawa gelombang sing disebabake owah-owahan suhu, lan njamin transmisi data stabil jangka panjang saka jaringan serat optik kanthi kacepetan dhuwur.
Nyedhiyakake lingkungan kerja suhu konstan kanggo reagen presisi, deteksi molekul lan peralatan analisis biokimia, ngindhari panyimpangan asil deteksi sing disebabake owah-owahan suhu cilik.
Stabilake suhu operasi sensor infra merah, sensor deteksi kimia lan sensor LiDAR, optimalake rasio sinyal-kanggo-noise, lan njaga akurasi deteksi sing konsisten.
Ditrapake ing kalibrasi termal riset ilmiah lan skenario kontrol suhu presisi mikro, ndhukung pengulangan data eksperimen kanthi tliti dhuwur.
X-Meritan duwe bengkel produksi mandiri lan peralatan uji coba lengkap. Kabeh papan TCB-SV diprodhuksi, dikalibrasi lan diuji ing omah kanggo njamin stabilitas batch sing konsisten.
Ndhukung imbuhan parameter lan konfigurasi non-standar. Tim teknis nyedhiyakake panuntun dhumateng integrasi kanggo mbantu para pelanggan ngrampungake debugging peralatan lan pengulangan proyek.
Produk diekspor menyang Eropa, Amerika Utara, Asia Tenggara lan wilayah liyane. Kanthi saluran logistik sing stabil, ndhukung pasokan batch jangka panjang lan pangiriman proyek ing luar negeri.
Prodhuk wis diterapake ing peralatan industri lan proyek laboratorium dhuwur, kanthi kinerja stabil sing diverifikasi kanthi operasi nyata jangka panjang.
A: Iki dirancang khusus kanggo coolers termoelektrik mikro, sampurna ditrapake kanggo skenario tliti dhuwur kayata komunikasi laser, deteksi medical, sensor tliti lan instruments laboratorium sing mbutuhake 0,01 ° C stabil suhu ultra-fine.
A: Nggih. Iku cocog standar 10K 3950 sensor NTC minangka standar, lan ndhukung paling utama modul TEC mikro ing pasar, karo kompatibilitas universal kuwat lan upgrade sistem trep lan panggantos.
A: Pancen. Protokol dual ASCII lan MODBUS-RTU ndhukung debugging piranti lunak komputer ndhuwur, upload data wektu nyata lan docking sistem otomatis, nyukupi kabutuhan pangembangan sekunder proyek industri.
A: Saben Unit Pengontrol Suhu TCB-SV kanggo Micro TECs ngalami tes pabrik sing ketat kalebu kalibrasi akurasi suhu, deteksi stabilitas saiki sing terus-terusan, verifikasi fungsi komunikasi lan simulasi proteksi safety kanggo mesthekake produk sing ora ana sing dikirim.
A: Nggih. Suhu 25 ° C standar bisa diatur miturut syarat proyek pangguna, lan layanan konfigurasi parameter khusus didhukung kanggo kahanan kerja sing ora standar.
A: Iku rampung ngindhari gangguan swara lan fluktuasi suhu periodik, njaga stabilitas suhu statis jangka panjang komponen optoelektronik presisi, lan kanthi efektif ningkatake urip layanan produk lan akurasi deteksi.
