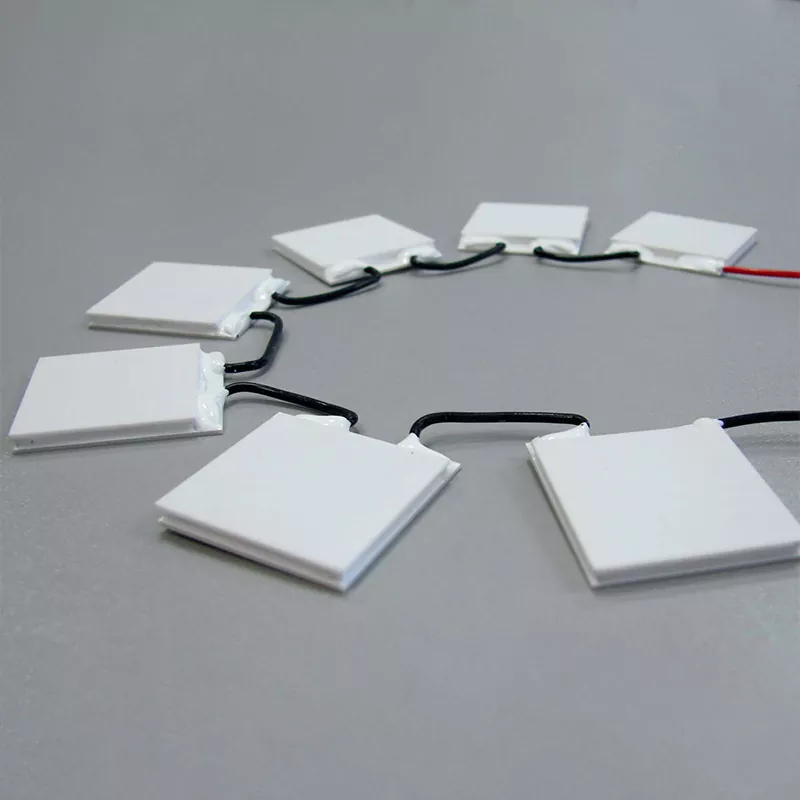

Dhuwur Cooling Kapasitas TE Coolers kanggo Industrial

X-Meritan nyedhiyakake cooler thermoelectric (TECs) sing dirancang kanggo pompa panas terus-terusan ing peralatan industri. Modul iki operate ing efek Peltier lan ora ngemot kompresor, refrigerant, utawa bagean obah. Iki digunakake ing ngendi akses pangopènan diwatesi, geter ora bisa ditampa, utawa kontrol suhu sing tepat.

Seri berkapasitas tinggi target sistem kanthi beban panas sing signifikan. Conto khas kalebu susunan dioda laser, peralatan proses semikonduktor, lan instrumen analitik sing ngasilake output termal konstan.

Kita nggawe Pendingin TE Kapasitas Dhuwur kanggo Aplikasi Industri ing fasilitas kita dhewe. Iki kalebu persiapan bahan termoelektrik, pangolahan ingot, dicing pelet, perakitan modul, lan tes pungkasan. Kontrol langkah-langkah kasebut ngidini kita nyetel komposisi materi, geometri pelet, lan pilihan solder supaya cocog karo kahanan operasi tartamtu.

Spesifikasi Teknis

Modul standar nutupi sawetara kapasitas cooling. Tabel ing ngisor iki nampilake paramèter umum. Konfigurasi khusus kasedhiya kanggo macem-macem voltase, dimensi, lan syarat suhu sisih panas.

Spesifikasi diverifikasi kanthi basis batch nggunakake stasiun uji termal. Laporan tes bisa diwenehake karo saben kiriman yen dijaluk.

Cathetan penting babagan Qmax: Qmax diukur kanthi nol suhu ing antarane sisih panas lan kadhemen. Ing operasi nyata, sisih kadhemen tansah kadhemen saka sisih panas, supaya kapasitas pumping panas nyata luwih murah. Contone, modul sing dirating ing 200 W Qmax mung bisa mbusak 80 W nalika ΔT 30 K. Pilihan kudu adhedhasar titik operasi nyata, ora mung nomer Qmax.

Struktur lan Prinsip Operasi

Pendingin TE Kapasitas Dhuwur kanggo Aplikasi Industri yaiku pompa panas solid-state. Arus langsung mindhah panas saka sisih kadhemen menyang sisih panas. Sisih panas kudu disambungake menyang sink panas utawa piring kadhemen kanggo nolak panas pompa plus daya input electrical. Yen sisih panas ora digawe adhem èfèktif, panas mili bali menyang sisih kadhemen lan net kapasitas cooling irungnya.

1. Substrat Keramik

Piring njaba digawe saka alumina utawa aluminium nitrida. Padha nyedhiyakake insulasi listrik nalika nindakake panas. Flatness lumahing dikontrol kanggo njamin kontak termal sing apik karo sumber panas lan sink panas. Bahan antarmuka termal (TIM) dianjurake ing antarane permukaan keramik lan permukaan sing dipasang.

2. Pelet Semikonduktor lan Elektroda

N-jinis lan P-jinis bismut telluride pelet disambungake ing seri dening ngambah elektroda tembaga. Jumlah lan ukuran pelet nemtokake voltase modul, arus, lan kapasitas pendinginan. Kita nggunakake plating multi-lapisan ing jejak tembaga kanggo nyegah oksidasi sajrone operasi jangka panjang.

3. Hot Side Heat Tolak

Suhu sisih panas minangka faktor sing paling penting sing mengaruhi kinerja TEC. Saben kenaikan 10°C ing suhu sisih panas biasane nyuda kapasitas pendinginan nganti 5-10% lan nyuda ΔT maksimal sing bisa ditindakake. Kanggo modul kapasitas dhuwur, cooling online dipeksa, cooling Cairan, utawa rakitan pipa panas dianjurake. Heatsink pasif arang cukup ngluwihi 100 W saka total penolakan panas.

4. Perimeter Seal

Segel epoksi tahan kelembapan ngubengi susunan semikonduktor internal. Segel iki ora nyedhiyakake sealing hermetik, nanging nglindhungi pelet lan elektroda saka kondensasi lan rereged udhara ing lingkungan industri normal. Kanggo asor dhuwur, washdown, utawa kahanan ruangan, enkapsulasi tambahan dibutuhake.

Manufaktur lan Kontrol Kualitas

X-Meritan ngasilake modul TEC ing omah. Urutan produksi yaiku:

Preparasi ingot bahan termoelektrik

Ekstrusi lan dicing saka pelet semikonduktor

Panggonan pelet otomatis lan soldering

Metalisasi substrat keramik

Déwan pungkasan lan tes listrik

Saben kumpulan produksi dites kanggo resistensi internal, kapasitas pendinginan, lan cacat visual. Cathetan tes dijaga supaya bisa dilacak. 建议插入工厂实拍照片或产线流程图片

Metode Tes

Standar tes nyata lan kritéria ditampa disepakati karo pelanggan sadurunge produksi volume. Hubungi kita kanggo ngrembug syarat tartamtu.

Sertifikasi lan Kepatuhan

Sertifikasi lan pernyataan kepatuhan ing ngisor iki lagi dianyari.

● ISO 9001:2015 – Sistem manajemen mutu

● ISO 14001 – Sistem manajemen lingkungan

● kepatuhan RoHS

● REACH selaras

● Tandha CE (yen ana)

● Sertifikasi UL (yen ana)

Kita bakal menehi salinan sertifikat sing sah yen dijaluk. Hubungi kita kanggo konfirmasi status saiki.

Pilihan Kustomisasi

Modul standar nyakup akeh tugas pendinginan industri. Kanggo proyek volume dhuwur utawa khusus, kita nawakake teknik khusus ing wilayah ing ngisor iki:

● Custom tilas lan dhuwur

● Solder lan substrat suhu sing luwih dhuwur kanggo Th > 150°C

● Modul TEC multi-tataran kanggo diferensial suhu sing luwih jero

● Sink panas utawa piring kadhemen sing wis dipasang

● Sensor suhu terpadu (NTC utawa RTD)

● Konfigurasi kabel timbal khusus utawa konektor

Proyek khusus sing khas ngetutake proses iki:

1. Pelanggan nyedhiyakake beban termal, suhu sisih kadhemen, kahanan lingkungan, lan watesan papan.

2. Insinyur kita simulasi modul sing dibutuhake lan menehi konfigurasi sing disaranake.

3. Kita ngasilake conto kanggo validasi pelanggan.

4. Sawise disetujoni, kita nerusake menyang produksi massal.

Apa Engineers Pilih X-Meritan TEC Modules

Tinimbang nyathet kaluwihan umum, ing ngisor iki kapabilitas khusus sing mbedakake modul kita:

Pangolahan bahan termoelektrik ing omah

Kita ngontrol proses saka ingot mentah nganti piranti rampung. Iki kalebu komposisi materi, ukuran pelet, lan tingkat doping. Umume pemasok TEC tuku pelet utawa wafer sing wis digawe lan mung ngrakit modul. Amarga kita nangani materi dhewe, kita bisa nyetel nilai ZT lan ngoptimalake kanggo sawetara suhu tartamtu.

Pengujian kinerja tingkat batch

Saben batch produksi dites kanggo Qmax, ΔTmax, lan resistensi internal. Laporan tes kasedhiya kanggo pelanggan. Iki ngidini sampeyan verifikasi manawa modul kasebut cocog karo spesifikasi sampeyan sadurunge nggabungake menyang sistem sampeyan.

Teknik khusus tanpa denda minimal order

Akeh supplier mbutuhake pesenan minimal gedhe kanggo dimensi utawa paramèter khusus. Kita njaga jadwal produksi sing fleksibel, supaya proyek khusus kanthi volume moderat bisa ditindakake. Hubungi kita karo syarat sampeyan sanajan jumlah taunan samesthine mung sawetara atus bêsik.

Komunikasi langsung karo tim manufaktur

Yen sampeyan ngubungi X-Meritan, sampeyan bisa ngomong karo insinyur sing duwe akses menyang data produksi lan asil tes. Iki nyuda bali-lan-kasebut khas saka perusahaan dagang lan shortens siklus evaluasi sampel.

Aplikasi Khas

Modul TEC kapasitas cooling dhuwur digunakake ing lingkungan sing cooling Cairan aktif ora praktis utawa ing ngendi kontrol suhu sing tepat.

Elektronika Industri dan Telekomunikasi

Cooling kanggo dioda laser lan photodetector ing sistem serat optik

Manajemen termal kanggo lemari telekomunikasi ruangan

Stabilisasi suhu kanggo amplifier daya lan modul RF

Semikonduktor lan Peralatan Laser

Pendinginan saka wafer chuck lan kamar proses

Kontrol termal kanggo menehi tandha laser lan kepala pemotong

Stabilisasi suhu kanggo bangku optik

Instrumen Medis lan Analitik

Siklus termal PCR lan pendinginan blok sampel

Kontrol suhu kanggo kompartemen panyimpenan reagen

Pendinginan sensor gambar CCD lan CMOS

Transportasi lan Peralatan Khusus

Pendinginan kanggo sensor LiDAR ing kendaraan otonom

Sistem ventilasi kursi

Wadhah kulkas portabel

Panduan Pemilihan TEC

Kanggo nemtokake TEC kanthi kapasitas dhuwur, nyiapake informasi ing ngisor iki sadurunge ngubungi kita:

Beban pendinginan sing dibutuhake (ing watt) ing sisih kadhemen. Iki minangka panas sing digawe dening komponen sing sampeyan butuhake kanggo adhem.

Target suhu sisih sing adhem lan toleransi. Contone, 25°C ± 0,5°C.

Suhu sisih panas maksimum sing bisa ditampa, adhedhasar heat sink lan kahanan lingkungan.

Kisaran suhu sekitar sistem bakal digunakake.

Kasedhiya jinis heat sink lan tahan termal. Udara sing dipeksa, pendinginan cair, utawa pipa panas.

Tegangan DC kasedhiya lan tarik arus maksimum sing diidini.

Watesan papan instalasi: dawa, jembar, dhuwur, lan pola bolongan dipasang.

Syarat siklus termal: pirang-pirang siklus saben dina, owah-owahan suhu, lan umur sing dikarepake.

Kahanan lingkungan: kelembapan, bledug, paparan kimia, utawa panggunaan ruangan.

Sawise sampeyan nyedhiyakake rincian kasebut, kita bisa menehi rekomendasi modul tartamtu utawa ngrancang solusi khusus. Kita uga bakal nyedhiyakake kurva kinerja sing nuduhake kapasitas pendinginan versus prabédan suhu kanggo arus operasi sing disaranake.

Pitakonan sing Sering Ditakoni

P: Kepiye carane milih TEC sing pas kanggo aplikasiku?

A: Sampeyan kudu ngerti mbukak panas kanggo dibusak (ing watt), suhu maksimum diijini kanggo obyek digawe adhem, suhu sekitar, lan kasedhiya kinerja sink panas ing sisih panas. Nyedhiyani nilai kasebut kanggo para insinyur, lan kita bakal menehi rekomendasi modul lan arus operasi.

Q: Apa prabédan antarane Qmax lan kapasitas cooling nyata?

A: Qmax punika kapasitas pumping panas maksimum nalika prabédan suhu antarane sisih panas lan kadhemen nol. Ing operasi nyata, tansah ana prabédan suhu. Kapasitas pendinginan nyata suda nalika ΔT mundhak. Lembar data kita kalebu kurva kinerja kanggo arus operasi sing beda-beda.

P: Apa TEC bisa gagal yen sisih panas dadi panas banget?

A: Nggih. Suhu sisih panas maksimum ditemtokake kanggo saben modul. Ngluwihi suhu iki bisa degrade joints solder lan nyuda urip modul. Tansah desain sink panas sisih panas supaya Th tetep ing watesan dirating ing kahanan lingkungan paling awon.

P: Suwene suwene modul TEC?

A: Modul TEC ora duwe bagean obah, mula nyandhang mekanik ora dadi faktor. Nanging, siklus termal nyebabake stres ing sendi solder lan bisa nyebabake resistensi internal tambah. Desain kapasitas dhuwur sing dipilih wis dievaluasi liwat tes siklus termal. Siklus urip nyata gumantung ing sawetara suhu, arus, tingkat ramp, stres pemasangan, lan kelembapan operasi. Data tes bisa diwenehake kanggo proyek sing berkualitas.

P: Apa sampeyan nyedhiyakake data tes utawa laporan linuwih?

A: Nggih. Kanggo saben kumpulan produksi, kita bisa menehi ringkesan paramèter sing diuji. Kanggo pesenan sing luwih gedhe, kita bisa nindakake tes linuwih tambahan kayata siklus termal, panyimpenan suhu dhuwur, lan paparan kelembapan saben protokol sing disepakati.

P: Apa segel epoksi anti banyu?

A: Ora. Segel epoksi standar tahan kelembapan nanging ora kedap. Kanggo aplikasi kanthi kelembapan sing dhuwur, kondensasi, utawa kontak banyu langsung, enkapsulasi tambahan utawa omah khusus dibutuhake.

Kontak lan Dhukungan Teknik

Kanggo njaluk rekomendasi utawa conto, wenehi informasi ing ngisor iki:

● Beban panas sing arep dicopot (W)

● dibutuhake suhu sisih kadhemen utawa prabédan suhu

● Kisaran suhu sekitar

● papan kasedhiya kanggo TEC lan heat sink

● Tegangan sumber daya kasedhiya

● Jumlah taunan samesthine

Tim teknik kita nanggapi sajrone sedina kerja. Kita nyedhiyakake conto kanggo evaluasi sadurunge pesenan volume.
