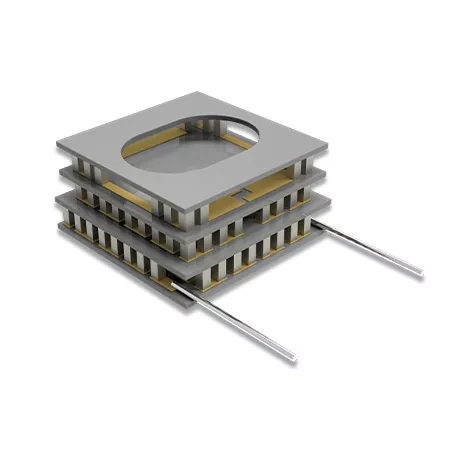

Pendingin termoelektrik rong tahap

X-Meritan's Two-Stage Thermoelectric Coolers nggunakake struktur seri rong tahap ing ngendi tahap thermoelectric pisanan nyedhiyakake tahap pendinginan penengah kanggo tahap kapindho. Ing kahanan operasi sing cocog, konfigurasi cascade iki bisa entuk diferensial suhu sing luwih gedhe tinimbang TEC siji-tataran.

Modul kasebut nggunakake unsur thermoelectric solid-state lan daya DC, tanpa kompresor utawa bagean mekanik liyane sing obah. Padha cocok kanggo kontrol suhu lokal ngendi construction kompak, getaran kurang, lan kontrol operasi suhu kurang dibutuhake.

Struktur Loro-Tahap

TEC rong tahap kasusun saka rong tahap termoelektrik sing disambungake liwat antarmuka termal penengah:

Sisih Kadhemen → Tahap Kapisan → Antarmuka Penengah → Tahap Kapindho → Sisih Panas

Tahap pisanan mbusak panas saka wilayah sing dikontrol, dene tahap kapindho mindhah panas menyang sisih panas. Tahap kapindho mulane nangani panas sing ditransfer saka tahap pertama uga input listrik menyang modul.

Beda suhu sing bisa ditindakake gumantung saka beban termal, suhu sisih panas, arus operasi, lan kahanan penolakan panas.

Struktur Modul

Substrat Keramik

Substrat keramik aluminium oksida (Al₂O₃) nyedhiyakake insulasi listrik lan dhukungan struktural kanggo modul termoelektrik nalika mbentuk permukaan termal antarane unsur termoelektrik lan sistem termal eksternal.

Unsur Termoelektrik P-N

Unsur semikonduktor tipe-P lan N-jinis mbentuk inti termoelektrik lan nyedhiyakake konversi listrik lan termal sing dibutuhake kanggo pendinginan. X-Meritan nggunakake bahan termoelektrik adhedhasar Bi₂Te₃ kanggo aplikasi kontrol suhu lingkungan lan suhu rendah.

Interface Thermal Intermediate

Loro tahapan thermoelectric disambungake kanthi mekanik lan termal liwat antarmuka penengah. Karakteristik termal lan mekanik kudu dianggep nalika ngrancang modul lengkap.

Sambungan Daya DC

Modul operasi saka sumber daya langsung-saiki. Konfigurasi listrik, lead daya, lan kahanan operasi ditemtokake miturut struktur modul lan syarat aplikasi.

Bahan termoelektrik

X-Meritan nduweni kemampuan kanggo ngembangake materi termoelektrik, produksi, manufaktur komponen, perakitan, lan pengujian. Komponen TEC kasebut nggunakake bahan basis Bi₂Te₃-Sb₂Te₃ sing diekstrusi.

Proses ekstrusi ngetrapake deformasi plastik tekanan dhuwur kanggo mbentuk struktur tekstur sing padhet. Iki ndhukung proses pemotongan lan penipisan lan ngidini produksi unsur thermoelectric cilik.

Ukuran materi lan dimensi unsur pungkasan dipilih miturut struktur modul lan syarat manufaktur.

TECs Two-Stage vs. Single-Stage

Konfigurasi rong tahap umume dianggep nalika diferensial suhu sing dibutuhake ngluwihi sawetara praktis desain siji-tataran.

Aplikasi

Deteksi Infra Merah

 Cooler Thermoelectric Two-Stage bisa nyedhiyakake kontrol suhu lokal kanggo detektor infra merah lan komponen sensing sing gegandhengan sing mbutuhake beda suhu sing luwih gedhe.

Pendinginan Sensor CCD

Kanggo sistem imaging basis CCD, cooling thermoelectric bisa njaga sensor ing suhu operasi kontrol ngendi requirement termal ngluwihi sawetara praktis saka modul siji-tataran.

Komunikasi Aerospace lan Satelit

Konstruksi modul thermoelectric solid-state bisa dianggep kanggo peralatan komunikasi aeroangkasa lan satelit ing ngendi arsitektur peralatan, ruang sing kasedhiya, lan syarat getaran mbatesi panggunaan sistem pendinginan mekanik konvensional.

Peralatan Medis lan Laboratorium

Teknologi termoelektrik rong tahap bisa ditrapake kanggo peralatan analisis biokimia lan tahap kadhemen laboratorium sing mbutuhake kahanan suhu rendah sing dikontrol.

Pengujian Komponen Elektronik

Modul TEC bisa nyedhiyakake lingkungan termal sing dikontrol kanggo tes karakteristik suhu rendah komponen elektronik lan piranti sensitif suhu liyane.

Pangembangan Adat

X-Meritan ndhukung modul termoelektrik khusus adhedhasar gambar pelanggan, conto, dimensi, lan syarat aplikasi.

Proses pangembangan khas yaiku:

Tinjauan Kebutuhan → Desain Struktur → Produksi Sampel → Evaluasi Kinerja → Konfirmasi → Produksi

Kanggo desain anyar, input teknik utama kalebu kisaran suhu target, beban termal, papan instalasi sing kasedhiya, kahanan daya, lan metode panolakan panas sisih panas.

Produksi lan Kualitas

Tim X-Meritan duwe pengalaman luwih saka 10 taun ing manajemen termal semikonduktor, kanthi kemampuan kanggo ngembangake bahan termoelektrik, manufaktur komponen, perakitan, lan tes.

Peralatan produksi kalebu soldering, reflow, dispensing, cutting, sealing, curing, lan peralatan printing, didhukung dening fasilitas perakitan lan testing khusus.

Sistem manajemen mutu mengikuti ISO 9001:2015. Dokumentasi kepatuhan RoHS lan REACH kasedhiya kanggo produk lan konfigurasi sing ditrapake, kanthi dokumentasi tartamtu dikonfirmasi miturut modul sing diwenehake.

Informasi Pilihan

Kanggo evaluasi teknik lan pilihan TEC, informasi ing ngisor iki migunani:

Gambar produk, modul sing ana, utawa data tes uga bisa diwenehake nalika modul anyar kudu ngganti utawa cocog karo desain sing wis ana.

FAQ

Apa nggunakake TEC loro-tataran tinimbang desain siji-tataran?

Cooler Thermoelectric Two-Stage dianggep yen modul siji-tahap ora bisa nyedhiyakake kondisi sisih kadhemen sing dibutuhake miturut beban termal lan suhu sisih panas sing ditemtokake.

Apa TEC rong tahap bisa beroperasi ing ngisor 0 ° C?

ya wis. Operasi sub-ambient ing ngisor 0 ° C bisa ditindakake nalika desain modul, beban panas, kondisi sisih panas, lan sistem kontrol cocok kanggo sawetara suhu sing dibutuhake.

Informasi apa sing dibutuhake kanggo milih TEC rong tahap?

Target suhu sisih kadhemen, suhu sisih panas, beban panas, dimensi sing kasedhiya, sumber daya, lan metode penolakan panas kalebu paramèter utama sing digunakake kanggo milih.

Apa X-Meritan bisa ngatur modul TEC rong tahap?

ya wis. X-Meritan bisa ngembangake modul miturut gambar pelanggan, conto, syarat dimensi, kahanan listrik, lan syarat aplikasi.
