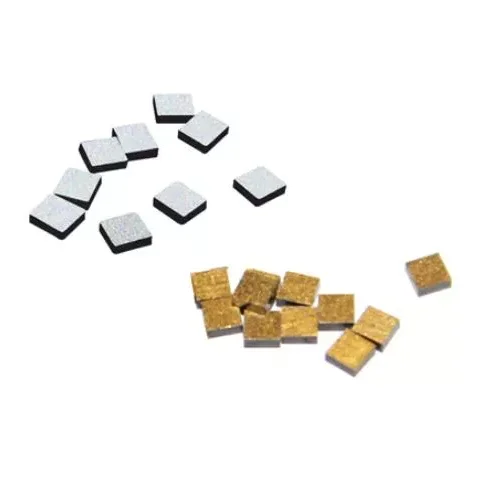

NTC Paket Film

X-Meritan ngembangake komponen sensor suhu sing kompak kanggo elektronik sing mbutuhake respon cepet, deteksi termal sing stabil, lan tahan lingkungan. Struktur multilayer nggunakake oksida logam transisi kayata mangan lan nikel, kanthi lapisan sensitif sing diprodhuksi dening magnetron sputtering.

Film-Packaged NTC nyedhiyakake tanggepan termal sing khas sajrone 3 detik, beroperasi saka -40°C nganti +125°C, lan nduweni nilai B 3950 K. Film njaba sing inert kanthi kimia menehi resistensi marang asam, alkali, lan pelarut organik, saengga cocok kanggo aplikasi industri, medis, elektronik konsumen, lan otomotif.

Spesifikasi Utama

Kinerja

Respon Termal Cepet

Kapasitas panas kurang kira-kira 1 J / K nyuda lag termal lan ngidini stabilisasi suhu ing 3 detik. Iki migunani kanggo ngawasi baterei, instrumen medis, lan elektronik daya ing ngendi owah-owahan suhu kanthi cepet kudu dideteksi.

Wide Suhu Range

Kisaran operasi saka -40 ° C nganti + 125 ° C ndhukung aplikasi sing katon ing kahanan wiwitan kadhemen, suhu sekitar sing luwih dhuwur, lan owah-owahan termal bola-bali.

Ketahanan kimia

Film njaba inert nglindhungi struktur sensing marang asam, alkali, lan pelarut organik. Kanggo paparan terus-terusan menyang uap korosif sing konsentrasi banget, validasi khusus aplikasi dianjurake.

Akurasi lan Resistance

Akurasi Suhu

Informasi produk sing kasedhiya ora nemtokake spesifikasi akurasi universal kayata ±1°C utawa ±0.5°C. Akurasi sistem nyata gumantung marang toleransi resistance, toleransi B-nilai, desain sirkuit, resolusi ADC, instalasi, lan kalibrasi.

Kanggo proyek sing mbutuhake ± 1 ° C utawa ± 0.5 ° C, akurasi target kudu ditemtokake sajrone RFQ supaya X-Meritan bisa ngevaluasi konfigurasi sing cocog.

Pilihan Resistance

Nilai resistance kudu dipilih miturut sirkuit pangukuran lan kisaran suhu target. Konfigurasi NTC umum kalebu 10kΩ, 47kΩ, lan 100kΩ, dene nilai lan toleransi sing kasedhiya kudu dikonfirmasi kanggo model X-Meritan sing dipilih.

Nilai ing ndhuwur minangka conto pilihan tinimbang spesifikasi universal. Parameter pungkasan kudu dikonfirmasi nganggo lembar data sing ditrapake.

Perbandingan Sensor

Perbandingan Teknologi

Kanggo sistem elektronik kompak ing sawetara suhu sing ditemtokake, struktur film tipis nawakake kombinasi praktis saka respon cepet, ukuran cilik, lan integrasi sirkuit sing gampang.

Area Aplikasi

Peralatan Industri

NTC Paket Film bisa ngawasi suhu ing motor, trafo, lan peralatan sumber daya. Kisaran operasi sing wiyar lan respon cepet ndhukung pemantauan termal wektu nyata.

Piranti Medis

Termometer digital lan peralatan diagnostik bisa entuk manfaat saka kapasitas panas sing sithik lan respon termal sing cepet. Kanggo aplikasi medis kanthi syarat akurasi sing ketat, sistem pangukuran lengkap kudu divalidasi.

Elektronika Konsumen

Struktur sing ramping cocok kanggo smartphone, piranti sing bisa dipakai, sistem manajemen baterei, lan rakitan densitas dhuwur liyane ing ngendi papan instalasi diwatesi.

Elektronika Otomotif

Sensor bisa digunakake kanggo kompartemen mesin lan ngawasi paket baterei. Struktur Mn/Ni/Co oksida dirancang kanggo aplikasi sing nglibatake variasi suhu lan stres termal.

Cathetan Integrasi

Pemanasan dhewe

Arus operasi kudu tetep ing watesan sing ditemtokake. Arus sing gedhe banget bisa nyebabake pemanasan dhewe lan ngenalake kesalahan pangukuran suhu.

Penanganan Mekanik

Aja mlengkung cetha, meksa gedhe banget, utawa kaku tensile ing awak film sak instalasi. Lapisan fungsional sing tipis mbutuhake penanganan sing dikontrol.

Soldering

Gunakake profil soldering standar industri cocok kanggo nyuda kejut termal kanggo struktur multilayer. Kondisi soldering produksi kudu divalidasi sadurunge manufaktur massa.

Persyaratan RFQ

Kanggo OEM lan pengadaan akeh, para panuku kudu nyedhiyakake nilai resistensi sing dibutuhake, toleransi resistensi, nilai B, suhu operasi, akurasi target, wektu nanggepi, dimensi, metode sambungan, lingkungan aplikasi, lan jumlah perkiraan.

Contone, RFQ bisa nemtokake: 10kΩ utawa 100kΩ nominal resistance, ± 1% toleransi, -40°C kanggo +125°C operasi, lan ± 0,5°C akurasi sistem. X-Meritan banjur bisa ngevaluasi konfigurasi cocok miturut aplikasi nyata.

X-Meritan ndhukung syarat sensing suhu kanggo manufaktur elektronik lan proyek OEM, kalebu resistance khusus aplikasi, toleransi, dimensi, lan syarat kinerja.

Pitakonan sing Sering Ditakoni

Apa nilai resistance sing kasedhiya?

Opsi resistensi NTC umum kalebu 10kΩ, 47kΩ, lan 100kΩ. Nilai resistance, toleransi, lan B sing kasedhiya kudu dikonfirmasi miturut model X-Meritan sing dipilih lan syarat aplikasi.

Apa NTC bisa nggayuh akurasi ±1°C utawa ±0.5°C?

Akurasi suhu pungkasan gumantung marang toleransi resistensi, toleransi nilai B, desain sirkuit, resolusi ADC, instalasi, lan kalibrasi. Kanggo aplikasi sing mbutuhake akurasi sistem ± 1 ° C utawa ± 0,5 ° C, X-Meritan bisa ngevaluasi konfigurasi sing cocog adhedhasar syarat pelanggan.

Apa kisaran suhu operasi?

Kisaran suhu operasi sing ditemtokake yaiku -40 ° C nganti + 125 ° C, nggawe sensor cocok kanggo akeh aplikasi industri, otomotif, baterei, medis, lan elektronik konsumen.

Sepira cepet sensor nanggapi owah-owahan suhu?

Wektu respon termal khas yaiku ≤3 detik. Tanggepan nyata bisa beda-beda gumantung saka cara instalasi, kontak termal, aliran udara, lan lingkungan sekitar.

Apa X-Meritan bisa nyedhiyakake konfigurasi NTC sing disesuaikan?

ya wis. Kanggo proyek OEM lan akeh, pelanggan bisa nemtokake nilai resistance, toleransi, nilai B, kisaran suhu, target akurasi, dimensi, cara sambungan, lan syarat aplikasi liyane kanggo evaluasi konfigurasi.
