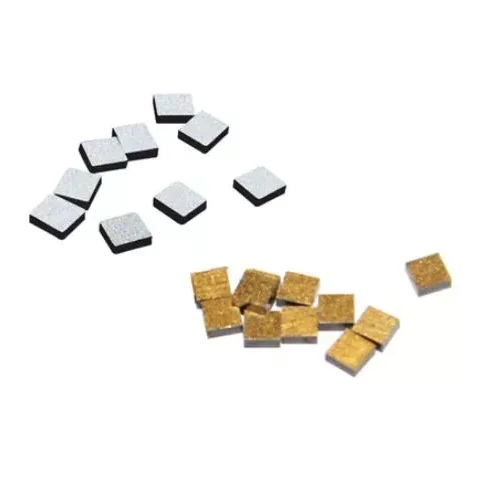

Low-Suhu NTC

Thermistor NTC Suhu Kurang saka X-Meritan dirancang kanggo sensing suhu ing lingkungan sing suhu rendah lan kriogenik sing mbutuhake respon suhu resistensi sing ditemtokake. Unsur sensing digawe saka komposit oksida logam sing disinter, nyedhiyakake koefisien suhu negatif sing dibutuhake kanggo ndeteksi owah-owahan suhu liwat variasi resistensi.

Thermistor bisa dikonfigurasi kanggo aplikasi kalebu deteksi tingkat cairan cryogenic, ngawasi suhu nduwurke tumpukan motor, peralatan energi anyar, otomatisasi industri, lan laboratorium khusus utawa sistem medis. Karakteristik resistance, dimensi sensor, enkapsulasi, kabel timbal, lan spesifikasi liyane bisa dicocogake karo syarat peralatan.

Prinsip Koefisien Suhu Negatif

NTC singkatan saka Negative Temperature Coefficient. Karakteristik dhasar yaiku resistensi listrik diganti kuwalik karo suhu.

Suhu Isor → Resistance Luwih

Suhu sing luwih dhuwur → Resistance sing luwih murah

Nalika suhu ing saubengé owah, resistensi bahan sensing logam-oksida sing disinter diganti. Sirkuit pangukuran nemtokake suhu kanthi ngukur resistensi iki lan mbandhingake karo karakteristik suhu resistensi (R/T) sing ditemtokake termistor.

Karakteristik Listrik

Prilaku listrik termistor ditemtokake dening hubungan resistance-suhu lan toleransi sing ana gandhengane karo paramèter sing ditemtokake.

Nilai nyata kudu dijupuk saka spesifikasi produk sing ditrapake utawa data tes kanggo konfigurasi sing dipilih. Kanggo aplikasi suhu rendah, karakteristik listrik kudu dievaluasi ing kisaran sensing nyata tinimbang saka nilai resistensi 25 ° C.

Deteksi Tingkat Cairan Cryogenic

Thermistor bisa diatur kanggo deteksi tingkat Cairan ing media cryogenic kayata nitrogen Cairan lan oksigen Cairan.

Prinsip deteksi adhedhasar owah-owahan ing kondisi termal watara unsur sensing. Nalika unsur diganti antarane kahanan Cairan-ditutupi lan uap-kapapar, resistance sawijining owah-owahan patut. Sirkuit pangukuran utawa kontrol bisa nggunakake variasi resistensi iki kanggo ngenali kondisi level cairan sing cocog.

Kanggo aplikasi iki, posisi sensing, kisaran suhu target, karakteristik R / T, enkapsulasi, lan cara instalasi kudu dianggep bebarengan. Konfigurasi kasebut uga kudu dievaluasi marang struktur medium lan peralatan sing nyata, utamane kanggo aplikasi sing nglibatake cairan cryogenic.

Ngawasi Suhu Motor Winding

Termistor bisa dipasang ing gulungan motor kanggo ngawasi owah-owahan suhu sajrone operasi.

Dipasang cedhak karo nduwurke tumpukan, NTC nyedhiyakake sinyal listrik sing gumantung suhu sing bisa disambungake menyang sirkuit proteksi utawa kontrol. Owah-owahan ing suhu nduwurke tumpukan ngasilake owah-owahan resistance cocog, saéngga sistem kanggo ngenali kondisi termal abnormal lan miwiti ngawasi utawa respon pangayoman sing dibutuhake.

Aplikasi motor mbutuhake pertimbangan sing ati-ati babagan dimensi sensor, syarat insulasi, konstruksi kabel timbal, karakteristik resistensi, lan posisi instalasi. Sensor kudu pas ing ruang nduwurke tumpukan sing kasedhiya nalika njaga insulasi listrik sing dibutuhake lan susunan sambungan.

Area Aplikasi liyane

Thermistor uga bisa digabungake menyang peralatan ing ngendi umpan balik suhu rendah dibutuhake kanggo kontrol proses, perlindungan, utawa manajemen termal.

Wilayah sing ditrapake kalebu peralatan energi anyar, sistem otomatisasi industri, peralatan laboratorium, sistem pendingin medis, lan modul pendinginan khusus. Konfigurasi sing cocog gumantung ing suhu operasi, antarmuka listrik, kahanan instalasi, lan karakteristik sensing sing dibutuhake.

Manufaktur lan Jaminan Kualitas

X-Meritan duwe pengalaman luwih saka 10 taun ing manajemen termal semikonduktor, kanthi kemampuan kanggo ngembangake materi, manufaktur komponen, perakitan, pengujian, lan desain solusi manajemen termal.

Fasilitas produksi lan tes ndhukung proses kalebu soldering, reflow, dispensing, cutting, sealing, curing, lan printing. Evaluasi kualitas termistor bisa kalebu inspeksi materi, produksi unsur, sintering, enkapsulasi, tes listrik, tes R/T, inspeksi dimensi, lan verifikasi pungkasan miturut syarat produk sing ditrapake.

Urutan produksi lan inspeksi sing khas yaiku:

Persiapan Bahan → Produksi Unsur → Sintering → Enkapsulasi → Pengujian Listrik → Pengujian R/T → Inspeksi Akhir

Sistem manajemen mutu perusahaan disertifikasi ISO 9001:2015. Kepatuhan RoHS lan REACH bisa diwenehake kanggo produk lan konfigurasi sing ditrapake.

Gambar lan conto pelanggan uga bisa digunakake minangka referensi pangembangan nalika konfigurasi standar ora cocog karo syarat peralatan target. Verifikasi sampel bisa rampung sadurunge produksi volume kanggo konfirmasi spesifikasi listrik lan mekanik sing dibutuhake.

FAQ

Apa tegese NTC?

NTC singkatan saka Negative Temperature Coefficient. Termistor NTC nduweni resistensi sing suda nalika suhu mundhak lan mundhak nalika suhu mudhun. Hubungan sing bisa diprediksi iki ngidini komponen kasebut digunakake kanggo pangukuran, pemantauan, lan perlindungan suhu.

Apa nilai R25 lan B nuduhake ing NTC?

R25 minangka resistensi nominal sing diukur ing 25 ° C, dene nilai B nggambarake hubungan suhu-tahan ing sawetara suhu sing ditemtokake. Loro-lorone digunakake bebarengan karo karakteristik R / T sing ditrapake nalika ngevaluasi termistor.

Apa NTC bisa digunakake kanggo deteksi tingkat nitrogen cair utawa oksigen cair?

NTC bisa diatur kanggo deteksi tingkat cairan cryogenic nalika karakteristik resistance-suhu, packaging, posisi instalasi, lan antarmuka electrical cocok kanggo aplikasi. Konfigurasi pungkasan kudu diverifikasi marang suhu operasi, medium, lan kondisi peralatan sing dibutuhake.

Apa NTC Suhu Kurang bisa dipasang ing gulungan motor?

ya wis. Termistor bisa dirancang kanggo ngawasi suhu nduwurke tumpukan motor nalika dimensi, insulasi, konfigurasi timbal, sawetara suhu, lan karakteristik listrik kompatibel karo struktur motor.
