Thermistor NTC nggunakake karakteristik koefisien suhu negatif, tegesé owah-owahan resistance minangka owah-owahan suhu. Ing sirkuit sensing, variasi resistance bisa diowahi dadi informasi suhu kanggo ngawasi lan ngontrol.
Kanggo aplikasi chip, pilihan nilai R25, B, toleransi resistance, dimensi chip, lan struktur elektroda langsung mengaruhi pencocokan sirkuit lan perakitan. R25 nuduhake resistance nominal ing 25 ° C, nalika nilai B nggambarake karakteristik resistance-suhu termistor.

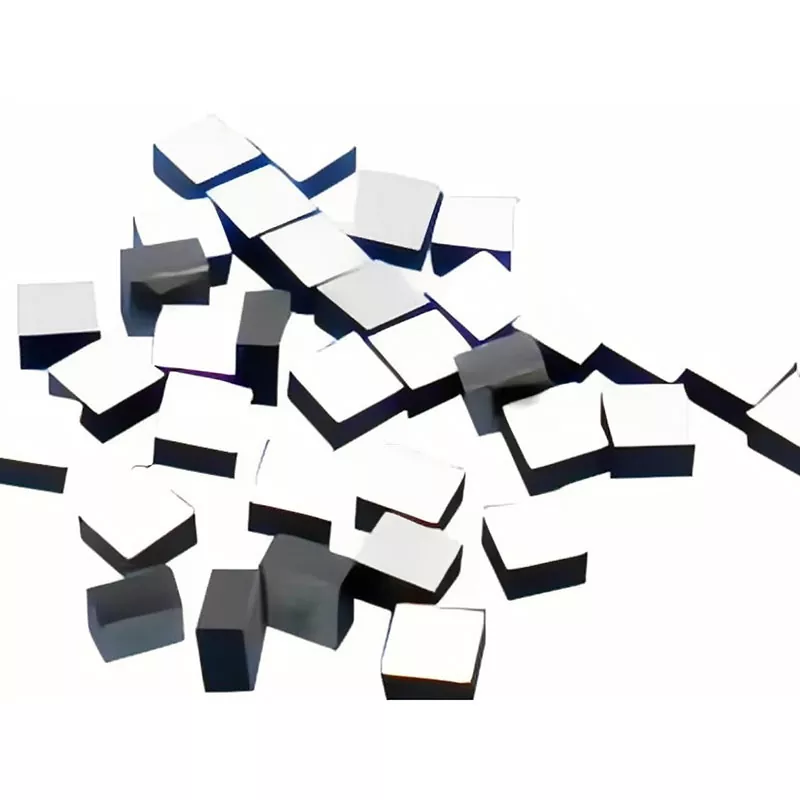

Chip Termistor NTC Presisi Tinggi ditujukake kanggo aplikasi ing ngendi unsur sensing kudu diselehake cedhak karo komponen sing sensitif suhu nalika njaga ruang sing dikuwasani cilik.
Model ing ngisor iki nggambarake spesifikasi produk sing kasedhiya. Nilai lan dimensi listrik kudu dipilih miturut karakteristik sirkuit sing dibutuhake lan metode perakitan.
|
Model |
R25 (kΩ) |
Nilai B (K) |
Ukuran L × W × T (mm) |
Daya Rated ing 25°C (mW) |
Koefisien Dissipasi (mW/°C) |
Konstanta Wektu Termal (s) |
|
DT502-3950A |
5.0 |
3950 |
1.0×1.0×0.5 |
<60 |
~1.2 |
≤3 |
|
DT103-3435B |
10.0 |
3435 |
0.95×0.95×0.6 |
<60 |
~1.2 |
≤3 |
|
DT103-3470A |
10.0 |
3470 |
1.0×1.0×0.5 |
<60 |
~1.2 |
≤3 |
|
DT103-3950A |
10.0 |
3950 |
1.1×1.1×0.46 |
<60 |
~1.2 |
≤3 |
|
DT203-3743A |
20.0 |
3743 |
1.1×1.1×0.6 |
<60 |
~1.2 |
≤3 |
|
DT303-3950A |
30.0 |
3950 |
1.0×1.0×0.55 |
<60 |
~1.2 |
≤3 |
|
DT473-4050A |
47.0 |
4050 |
0.45×0.45×0.25 |
<10 |
~0.2 |
≤2 |
|
DT503-3950A |
50.0 |
3950 |
1.0×1.0×0.55 |
<60 |
~1.2 |
≤3 |
|
DT104-3950A |
100.0 |
3950 |
0.95×0.95×0.6 |
<60 |
~1.2 |
≤3 |
|
DT104-3964F |
100.0 |
3964 |
0.45×0.45×0.2 |
<10 |
~0.2 |
≤2 |
|
DT104-4100A |
100.0 |
4100 |
0.95×0.95×0.6 |
<60 |
~1.2 |
≤3 |
|
Parameter |
Range kasedhiya |
|
Resistance |
1kΩ–1000kΩ |
|
Nilai B |
3200K–4500K |
|
Ukuran Chip |
Saka 0,3 mm, gumantung saka struktur |
|
Resistance Toleransi |
± 0,5%, ± 1% |
Chip Termistor NTC Presisi Tinggi kasedhiya ing struktur kompak kanggo aplikasi ing ngendi sensor suhu paket konvensional bakal ngenggoni papan sing akeh banget. Model sing dipilih ing sawetara saiki mung 0,45 × 0,45 mm, dene ukuran chip sing disesuaikan bisa dievaluasi saka gambar utawa conto pelanggan.
Struktur chip cilik cocok kanggo nempatake unsur sensing cedhak karo komponen optik, elektronik, utawa sensitif suhu liyane. Dimensi pungkasan kudu dikonfirmasi miturut karakteristik listrik lan proses perakitan sing dibutuhake.
chip bisa diwenehake karo emas utawa salaka dilapisi elektroda kanggo kabel iketan. Ikatan kawat emas, aluminium, lan perak bisa didhukung gumantung saka konfigurasi elektroda lan proses perakitan.
Struktur iki cocok kanggo modul hibrida kompak lan rakitan liyane ing ngendi termistor kudu digabungake langsung menyang area sensing. Bahan elektroda lan syarat ikatan bisa dikonfirmasi sajrone evaluasi sampel.
Termistor NTC sing bisa diikat kabel uga digunakake ing aplikasi transceiver optik kompak, ing ngendi unsur sensing dipanggonke cedhak karo komponen optik sensitif suhu.
Resistance lan nilai B kudu dipilih minangka kombinasi sing cocog tinimbang dianggep minangka paramèter sing mandiri. Range resistance sing kasedhiya yaiku 1kΩ nganti 1000kΩ, dene rentang nilai B yaiku 3200K nganti 4500K.
Kanggo desain sirkuit, resistensi nominal ing 25 ° C, nilai B, toleransi, lan sawetara sensing sing dibutuhake kudu dianggep bebarengan. Kombinasi standar kasedhiya, lan syarat non-standar bisa dievaluasi adhedhasar aplikasi kasebut.
Nilai B biasane ditemtokake bebarengan karo kisaran suhu referensi, kayata B25/50 utawa B25/85, mula definisi sing tepat kudu dikonfirmasi ing spesifikasi produk sing ditrapake sadurunge kalibrasi sirkuit. Data produk NTC chip komersial saka manufaktur utama uga nemtokake nilai R25 lan B kanthi suhu referensi sing ditetepake.
Model sing dipilih bisa diwenehake kanthi opsi toleransi resistance ± 0,5% lan ± 1%. Spesifikasi iki njlèntrèhaké panyimpangan sing diijini saka nilai resistensi nominal lan ora kudu ditampilake minangka akurasi pangukuran suhu sakabèhé.
Kanggo sirkuit sensitif suhu, toleransi resistance, toleransi B-nilai, desain sirkuit, cara kalibrasi, lan kondisi operasi kabeh bisa mengaruhi asil pangukuran suhu pungkasan. Toleransi sing dibutuhake kudu dipilih miturut sistem sensing lengkap.
Konstanta wektu termal saka model sing kadhaptar yaiku ≤2 s utawa ≤3 s, gumantung saka struktur lan model chip. Konstanta wektu termal sing luwih cilik umume nuduhake yen termistor tekan keseimbangn termal kanthi kondisi lingkungane luwih cepet.
Tanggepan nyata ing modul sing dipasang uga gumantung saka cara pemasangan, kopling termal, bahan ing sakubenge, lan aliran udara. Mulane, spesifikasi chip kudu dievaluasi bebarengan karo struktur instalasi sing nyata.
Chip Termistor NTC Presisi Tinggi bisa digabungake menyang modul komunikasi optik lan transceiver optik kanggo ngawasi suhu. Struktur kompak ngidini unsur sensing dipanggonke cedhak karo komponen optik sensitif suhu tanpa nambah paket sensor eksternal konvensional.
Iki cocog utamane ing rakitan optik ing ngendi papan instalasi sing kasedhiya diwatesi lan owah-owahan suhu kudu dipantau cedhak karo komponen sing dikontrol. Termistor NTC sing bisa diikat nganggo kabel khusus digunakake kanggo sensor suhu ing desain transceiver optik.
Kripik NTC sing kompak bisa digabungake menyang instrumen medis lan peralatan laboratorium ing ngendi unsur penginderaan suhu kudu pas menyang area instalasi sing diwatesi. Nilai resistensi sing beda, nilai B, lan pilihan toleransi ngidini komponen kasebut cocog karo sirkuit sensing sing beda.
Spesifikasi pungkasan kudu dipilih miturut kisaran suhu sing dibutuhake, karakteristik sirkuit, cara instalasi, lan syarat peralatan sing ditrapake.
Modul radar otomotif ngemot komponen elektronik kompak sing mbutuhake pemantauan suhu sajrone operasi. Faktor wangun cilik saka chip NTC ngidini sensing suhu digabungake menyang rakitan elektronik kanthi kapadhetan dhuwur.
Kanggo aplikasi otomotif, suhu operasi sing dibutuhake, karakteristik resistensi, toleransi, struktur mekanik, lan syarat linuwih kudu dikonfirmasi sadurunge milih model pungkasan.
Chip kasebut uga bisa digunakake ing peralatan laboratorium lan uji coba sing mbutuhake unsur pangrasa suhu sing kompak. Resistance lan nilai B bisa dipilih miturut sirkuit sensing, nalika dimensi chip bisa dianggep bebarengan karo papan instalasi kasedhiya.
Kanggo prototipe utawa peralatan khusus, X-Meritan bisa ngevaluasi syarat adhedhasar gambar utawa conto pelanggan sadurunge produksi.
Chip Termistor NTC Presisi Tinggi bisa dievaluasi kanggo syarat listrik sing disesuaikan. Nilai resistance sing kasedhiya kalebu 1kΩ nganti 1000kΩ, kanthi nilai B saka 3200K nganti 4500K. Opsi toleransi resistensi ± 0,5% lan ± 1% kasedhiya kanggo spesifikasi sing dipilih.
Nalika njaluk model sing disesuaikan, pelanggan bisa nyedhiyakake R25, nilai B, toleransi, kondisi operasi, lan aplikasi target sing dibutuhake. Parameter kasebut mbantu nemtokake manawa model sing wis ana bisa digunakake utawa spesifikasi anyar kudu dievaluasi.
Dimensi chip bisa dievaluasi miturut papan instalasi lan proses perakitan sing kasedhiya. Model sing wis ana kalebu struktur kompak kayata 0,45 × 0,45 × 0,20 mm lan 0,45 × 0,45 × 0,25 mm.
Kanggo dimensi non-standar, X-Meritan bisa mriksa gambar utawa conto pelanggan lan konfirmasi struktur sing bisa ditindakake bebarengan karo paramèter listrik sing dibutuhake.
Pilihan elektroda dilapisi emas utawa salaka kasedhiya kanggo syarat ikatan sing beda. Materi elektroda kudu dipilih bebarengan karo bahan kawat sing dituju lan proses ikatan.
Sajrone pangembangan sampel, struktur elektroda, cara ikatan, dimensi chip, lan karakteristik listrik bisa dipriksa sadurunge produksi massal.
X-Meritan ngasilake bahan lan komponen sing gegandhengan karo semikonduktor lan nyedhiyakake dhukungan produksi kanggo komponen elektronik sing disesuaikan. Peralatan produksi sing kasedhiya kalebu mesin jig geter, mesin las, mesin kemasan otomatis, lan peralatan pemotong presisi.
Kanggo Kripik termistor NTC sing disesuaikan, produksi bisa dievaluasi saka conto utawa gambar pelanggan. Sadurunge produksi massal, tahap konfirmasi sampel bisa digunakake kanggo verifikasi dimensi, parameter listrik, syarat elektroda, lan kompatibilitas perakitan.
Proses iki menehi pelanggan titik sing ditetepake kanggo mriksa produk miturut syarat aplikasi sadurunge ngeculake pesenan produksi sing luwih gedhe.
Rentang resistance sing kasedhiya yaiku 1kΩ nganti 1000kΩ, kanthi nilai B saka 3200K nganti 4500K. Model standar kalebu nilai resistensi 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ, lan 100kΩ.
Spesifikasi sing dipilih kasedhiya kanthi toleransi resistance ± 0,5% lan ± 1%. Toleransi sing dibutuhake kudu dipilih miturut sirkuit lan syarat sensor suhu.
ya wis. Pilihan elektroda dilapisi emas utawa salaka kasedhiya. Ikatan kawat emas, aluminium, lan perak bisa dievaluasi miturut konfigurasi elektroda lan proses perakitan.
Rentang produk kalebu model kompak kayata 0,45 × 0,45 × 0,20 mm lan 0,45 × 0,45 × 0,25 mm. Ukuran sing disesuaikan bisa dievaluasi saka gambar utawa conto pelanggan, kanthi ukuran pungkasan gumantung saka spesifikasi listrik lan struktur sing dibutuhake.
ya wis. X-Meritan bisa ngevaluasi resistensi khusus, nilai B, dimensi, toleransi, lan syarat elektroda. Gambar utawa conto pelanggan bisa digunakake minangka basis kanggo evaluasi produk lan konfirmasi sampel.
Miwiti kanthi resistensi sing dibutuhake ing 25 ° C, nilai B, kisaran sensing suhu, toleransi resistensi, papan instalasi sing kasedhiya, lan metode ikatan. Kanggo aplikasi khusus, nyedhiyakake syarat sirkuit, gambar instalasi, utawa conto sing ana bisa mbantu nemtokake spesifikasi sing cocog.
X-Meritan minangka pabrikan adhedhasar China sing duwe spesialisasi ing bahan, komponen, lan produk manajemen termal sing ana gandhengane karo semikonduktor. Kapabilitas kasebut kalebu pangembangan materi, manufaktur komponen, produksi khusus, lan dhukungan aplikasi.
Perusahaan kasebut nyedhiyakake aplikasi kalebu komunikasi optik, sensing, peralatan medis, elektronik otomotif, lan elektronik konsumen. Produk diwenehake menyang Eropa, Amerika Utara, Amerika Selatan, Asia Tenggara, lan pasar internasional liyane.
Kanggo Chip Termistor NTC Presisi Tinggi, X-Meritan nyedhiyakake dhukungan saka pilihan spesifikasi lan evaluasi sampel kanggo produksi sing disesuaikan. Pelanggan bisa nyedhiyakake gambar, conto, utawa syarat listrik kanggo evaluasi teknis sadurunge produksi
