NTC Thermistor kanggo Komunikasi Optik

X-Meritan mrodhuksi NTC Thermistor for Optical Communication sing digunakake kanggo penginderaan suhu ing transceiver optik, kalebu faktor wangun SFP, QSFP, lan CFP. Komponen kasebut diselehake ing cedhak dioda laser utawa ing jero loop kontrol TEC kanggo menehi umpan balik suhu wektu nyata. Nilai resistance diganti predictably karo suhu, saéngga sirkuit kontrol kanggo njaga titik operasi laser stabil.

Ngawasi suhu sing akurat ing modul optik dudu fitur penak. Dawane gelombang laser ganti kira-kira 0,1 nm saben derajat Celsius kanggo akeh laser DFB. A drift suhu sawetara derajat bisa mindhah output njaba jendhela saluran ditrima ing sistem DWDM. NTC Thermistor for Optical Communication nyedhiyakake sinyal umpan balik sing digunakake driver TEC kanggo mbenerake drift iki.

Carane NTC Thermistor Fungsi ing Modul Optik

NTC Thermistor for Optical Communication biasane disambungake menyang submount sing padha karo dioda laser utawa dipasang ing sisih kadhemen TEC. Minangka owah-owahan suhu laser, resistance termistor diganti miturut kurva nonlinear ditetepake dening nilai R25 lan konstanta B. Sirkuit kontrol ngukur resistance iki, ngowahi menyang Nilai suhu, lan nyetel saiki TEC kanggo nggawa laser bali menyang suhu target.

Hubungane antara resistance lan suhu nderek persamaan standar:

R(T) = R25 × exp[ B × (1/T - 1/298.15) ]

Ing ngendi T ing Kelvin lan B minangka konstanta materi. Kanggo aplikasi modul optik, nilai B25/50 antarane 3380 K lan 3950 K umum. Pilihan gumantung ing sawetara suhu operasi samesthine lan résolusi sing dibutuhake dening sirkuit kontrol.

Parameter teknis

Tabel ing ngisor iki nampilake konfigurasi standar sing kasedhiya saka X-Meritan. Nilai khusus bisa kanggo proyek volume.

Kabeh nilai diverifikasi ing produksi. Laporan tes lengkap kanthi resistensi lan pangukuran nilai B bisa diwenehake kanggo saben batch.

Cathetan penting babagan pemanasan mandiri: Arus pangukuran liwat NTC kudu cukup sithik supaya daya sing dibuyarake ing termistor ora nambah suhu luwih saka 0,1°C. Kanggo NTC 10 kΩ kanthi faktor disipasi 1,5 mW/°C, iki tegese arus pangukuran kudu tetep kurang saka 120 µA. Ngluwihi iki nimbulaké termistor kanggo maca suhu sing luwih dhuwur tinimbang suhu laser nyata, kang bisa mimpin daur ulang kontrol kanggo overcool.

Desain Fisik lan Pemasangan

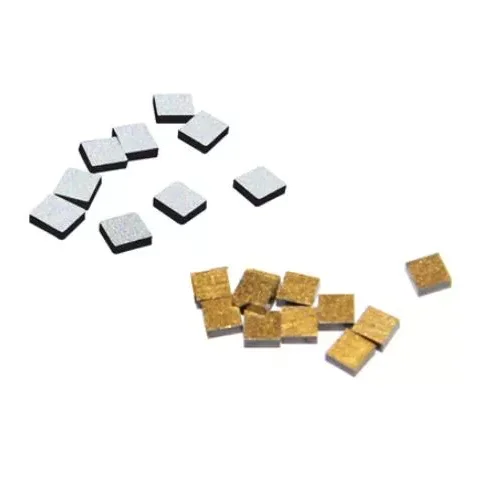

X-Meritan nyedhiyakake NTC Thermistor for Optical Communication ing wangun chip kosong, karo elektroda Au utawa Ag, cocok kanggo ikatan kabel utawa soldering menyang submounts keramik. Ukuran chip biasane ana ing kisaran 0,5 mm × 0,5 mm nganti 1,0 mm × 1,0 mm, kanthi kekandelan saka 0,2 mm nganti 0,5 mm. Jejak cilik iki ngidini panggonan seko langsung jejer kanggo dioda laser tanpa ngganggu path optik.

Kanggo pelanggan sing seneng komponen sing wis dipasang, chip kasebut bisa dipasang ing operator alumina utawa aluminium nitride cilik kanthi kabel timbal. Versi iki luwih gampang ditangani ing jalur perakitan manual lan nyederhanakake proses ikatan.

Lumahing elektroda dirancang kanggo ikatan kabel Au utawa solder PbSn / AuSn. Metalisasi tartamtu dipilih adhedhasar proses perakitan pelanggan. Kita nyedhiyakake lembar data kanthi paramèter ikatan sing disaranake kanggo saben jinis elektroda.

Wektu Response lan Thermal Coupling

Konstanta wektu termal saka chip gundhul NTC biasane ngisor 1 detik nalika dipasang karo lapisan lancip saka adhesive termal utawa solder. Ing udhara isih, tanpa dipasang, konstanta wektu luwih dhuwur. Kanggo aplikasi modul optik, NTC kudu digandhengake kanthi termal menyang permukaan sing padha karo dioda laser utawa piring kadhemen TEC. Garis lim sing kandel utawa jurang udara bakal alon nanggepi lan ngenalake suhu sing nutupi antarane sensor lan laser.

Disaranake masang chip NTC kanthi adhesive konduktif termal utawa preform solder. Kekandelan lapisan ikatan kudu dikontrol nganti kurang saka 25 µm. Iki mesthekake yen NTC nglacak suhu laser kanthi wektu tundha paling tithik, sing penting kanggo puteran kontrol TEC kanthi tingkat nganyari ing ndhuwur 10 Hz.

Stabilitas lan Drift Jangka Panjang

NTC Thermistor for Optical Communication bisa ngatonake hambatan resistensi cilik saka wektu, utamane yen dioperasikake ing suhu sing luwih dhuwur. Formulasi materi lan passivation elektroda nyuda drift iki menyang tingkat sing ora mengaruhi kinerja modul optik sajrone umur layanan 10 taun. Tabel ing ngisor iki nuduhake drift samesthine ing kahanan panyimpenan beda, adhedhasar testing linuwih internal.

Nilai kasebut adhedhasar tes sing luwih cepet lan ora njamin. Drift nyata gumantung saka stres sing dipasang, kelembapan, lan arus operasi. Kita bisa nyedhiyani laporan linuwih rinci kanggo proyek qualified.

Manufaktur lan Kontrol Kualitas

Kripik NTC diprodhuksi ing fasilitas kita dhewe nggunakake teknik pangolahan keramik. Alur manufaktur kalebu nyiapake bubuk, casting tape, printing elektroda, sintering, dicing, lan testing listrik pungkasan. Kita ngontrol komposisi materi ing omah, sing ngidini pangaturan nilai B lan karakteristik resistensi.

Saben batch dites kanggo:

● Resistance ing 25 ° C nggunakake presisi adus suhu konstan

● Nilai B diwilang saka pangukuran resistance ing 25°C lan 50°C

● pengawasan visual ing magnification

● resistance insulasi

● siklus termal opsional saben request customer

Data tes diarsipake lan bisa kasedhiya karo saben kiriman. Kita uga ndhukung prosedur inspeksi mlebu khusus pelanggan.

Panduan Pilihan

Kanggo milih termistor NTC sing bener kanggo modul optik sampeyan, nimbang faktor ing ngisor iki:

1. Nilai R25

Nilai umum yaiku 10 kΩ lan 100 kΩ. Nilai resistensi sing luwih murah narik arus pangukuran luwih akeh nanging kurang sensitif marang gangguan. Nilai resistensi sing luwih dhuwur luwih gampang diukur nganggo sirkuit ADC sing prasaja. Pilihan asring gumantung ing IC controller TEC digunakake ing modul. Akeh driver laser lan chip pengontrol TEC dioptimalake kanggo sawetara resistensi NTC tartamtu, biasane 10 kΩ utawa 50 kΩ.

2. Nilai B

Nilai B nemtokake jumlah owah-owahan resistance saben derajat. Nilai B sing luwih dhuwur menehi owah-owahan resistensi sing luwih gedhe saben derajat, sing bisa ningkatake resolusi suhu. Nanging, nilai B sing dhuwur banget uga tegese resistensi dadi dhuwur banget ing suhu sing sithik, sing bisa ngluwihi jangkauan input sirkuit pangukuran. B25/50 = 3435 K minangka kompromi umum kanggo modul optik sing operasi saka -10°C nganti +75°C.

3. Toleransi

Toleransi resistance lan toleransi nilai B langsung mengaruhi akurasi pangukuran suhu. Toleransi resistensi ± 1% digabungake karo toleransi nilai ± 1% B nyebabake kesalahan suhu awal kira-kira ± 0,3 ° C ing 25 ° C. Kanggo aplikasi DWDM ing ngendi stabilitas dawa gelombang kudu ing ± 0,01 nm, kesalahan iki bisa uga gedhe banget. A langkah kalibrasi ing perangkat kukuh modul bisa ijol kanggo toleransi dhisikan, nanging toleransi kudu cukup nyenyet sing kalibrasi tetep bener liwat sawetara operasi.

4. Paket lan ikatan

NTC kudu pas ing papan sing kasedhiya ing modul optik. Kripik Bare nawakake tilas sing paling cilik nanging mbutuhake kabel bonding utawa die attach peralatan. Kripik sing wis dipasang ing operator keramik nyederhanakake perakitan nanging nambah dhuwur. Kita bisa menehi pilihan lan menehi saran babagan pilihan sing paling apik kanggo baris produksi sampeyan.

5. Pemanasan dhewe

Arus pangukuran kudu tetep sithik. Kanggo NTC 10 kΩ kanthi faktor disipasi 1,5 mW/°C, arus pangukuran maksimum kanggo pemanasan mandiri 0,1°C kira-kira 120 µA. Yen pengontrol TEC sampeyan nggunakake arus sing luwih dhuwur, nimbang NTC resistensi sing luwih murah utawa chip sing luwih gedhe kanthi faktor boros sing luwih dhuwur.

Yen sampeyan ora yakin paramèter sing kudu dipilih, wenehi nomer bagean pengontrol TEC lan sawetara suhu target. Kita bisa menehi rekomendasi konfigurasi NTC sing kompatibel.

Aplikasi Khas

Transceiver Optik SFP lan QSFP

NTC termistor digunakake nang modul kanggo ngawasi suhu laser. Sinyal kasebut mlebu menyang pengontrol TEC, sing njaga laser ing suhu tetep, biasane 25 ° C utawa 45 ° C gumantung saka desain laser.

DWDM lan Modul Koheren

Kanggo linewidth sempit lan laser dawa gelombang-stabil, akurasi NTC kritis. Daur ulang kontrol kudu nahan suhu ing ± 0,1 ° C kanggo njaga dawa gelombang ing kothak saluran sing ditemtokake.

Laser Diode Submounts

Ing paket dioda laser gundhul, NTC diikat menyang submount sing padha karo chip laser. Iki nyedhiyakake pangrasa suhu langsung tanpa massa termal tambahan.

Stasiun Base Telekomunikasi lan Peralatan Outdoor

Termistor NTC uga digunakake ing sirkuit ngawasi suhu amplifier optik ruangan lan transceiver, ing ngendi swings suhu sekitar bisa dadi gedhe.

Pitakonan sing Sering Ditakoni

P: Apa bedane antarane nilai R25 lan B?

A: R25 punika resistance ing 25 ° C. Nilai B nerangake carane owah-owahan resistance karo suhu. Loro-lorone paramèter dibutuhake kanggo ngetung resistance ing suhu liyane. Nilai B sing luwih dhuwur tegese resistensi ganti luwih akeh kanggo owah-owahan suhu tartamtu.

P: Kepiye carane ngowahi resistensi dadi suhu ing perangkat kukuh?

A: Cara paling gampang yaiku nggunakake tabel golek sing digawe saka nilai R25 lan B nggunakake persamaan Steinhart-Hart utawa persamaan B sing disederhanakake. Akeh IC pengontrol TEC duwe algoritma konversi sing dibangun. Kita bisa nyedhiyani tabel koefisien kanggo NTC tartamtu.

P: Apa aku bisa nggunakake ± 5% toleransi NTC ing modul DWDM?

A: Iku gumantung ing prosedur kalibrasi Panjenengan. Toleransi resistance ± 5% digabungake karo toleransi ± 1% B nyebabake kesalahan suhu luwih saka ± 1 ° C sadurunge kalibrasi. Yen baris produksi sampeyan nindakake kalibrasi siji-wektu ing suhu sing dikenal, offset awal bisa dicopot. Nanging toleransi B isih mengaruhi akurasi slope. Kanggo DWDM, disaranake paling sethithik ± 1% resistance lan ± 0,5% B nilai.

P: Napa dadi panas dhewe yen arus pangukuran mung sawetara atus microamps?

A: Malah arus cilik bisa dadi panas termistor ing ndhuwur suhu lingkungan. A 100 µA saiki liwat 10 kΩ NTC dissipates 0,1 mW. Kanthi faktor disipasi 1,5 mW/°C, iki nyebabake kenaikan suhu 0,067°C. Ing modul laser sing dikontrol kanthi ketat, offset kasebut bisa dadi signifikan. Sirkuit pangukuran kudu nggunakake arus praktis sing paling murah.

P: Apa sampeyan nyedhiyakake nilai B khusus utawa nilai resistensi?

A: Nggih. Kita bisa nyetel komposisi materi kanggo entuk nilai B adat ing sawetara saka 3000 K kanggo 4500 K, lan kita bisa layar kanggo nilai resistance tartamtu karo toleransi nyenyet. Jumlah pesenan minimal ditrapake.

Q: Apa NTC bisa dipasang langsung menyang chip laser?

A: Biasane ora. NTC dipasang ing submount utawa TEC sisih kadhemen, ora ing facet laser. Kontak langsung karo chip laser bisa nyebabake masalah listrik utawa masalah massa termal. Disaranake masang NTC sabisa kanggo laser nanging diisolasi listrik.

Kontak lan Dhukungan Teknik

Kanggo njaluk conto utawa rekomendasi rinci, wenehake ing ngisor iki:

● nomer bagean pengontrol TEC utawa pangukuran saiki

● Target suhu laser

● Akurasi suhu sing dibutuhake

● papan kasedhiya kanggo NTC

● Metode perakitan (ikatan kabel, solder, epoksi)

● Volume taunan sing dikarepake

Kita nanggapi sajrone sedina bisnis lan bisa menehi conto kanggo evaluasi.
