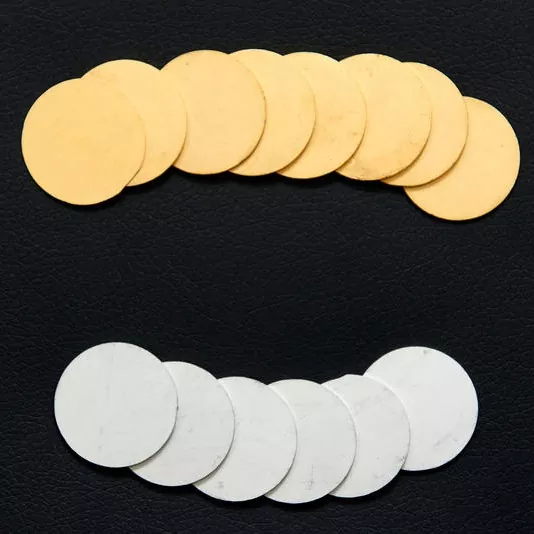

Dirancang kanggo ngatasi degradasi antarmuka lan masalah difusi solder sajrone perakitan pendingin termoelektrik (TEC), X-MeritanIrisan karo Halangan Difusinyediakake komponèn Highly stabil, Déwan-siap kanggo Manajemen termal majeng. Kanthi ngenalake penghalang basis nikel sing tepat ing antarane substrat Bi₂Te₃-Sb₂Te₃ lan permukaan sing bisa solder, irisan kasebut kanthi efektif nyuda migrasi unsur, nyetabilake resistensi listrik lan kekuatan mekanik liwat siklus termal sing bola-bali.
Kaca iki nyakup struktur kerja, spesifikasi teknis, opsi plating, tuntunan pilihan lan ruang lingkup kustomisasi kanggo irisan penghalang difusi sing digunakake ing manufaktur TEC. Yen sampeyan mbandhingake supplier,hubungi tim teknik kitakanggo konfirmasi struktur alangi lan dimensi kanggo proses perakitan.
Irisan karo Halangan Difusi yaiku irisan bahan termoelektrik sing wis diproses kanthi struktur metalisasi protèktif sing dirancang kanggo ngontrol interaksi antara substrat thermoelectric lan solder sing digunakake sajrone perakitan TEC.
Bahan dasar yaiku ingot termoelektrik Bi₂Te₃-Sb₂Te₃ sing diekstrusi. Sawise proses presisi, penghalang difusi adhedhasar nikel ditrapake ing antarane bahan termoelektrik lan lapisan solder eksternal. Iki nggawe antarmuka sing dikontrol sing mbantu mbatesi migrasi unsur sing ora dikarepake lan reaksi antarmuka sajrone soldering lan siklus termal sabanjure.
Hambatan kasebut penting banget amarga bahan termoelektrik lan solder duwe sifat kimia lan fisik sing beda. Sajrone pemanasan lan pendinginan bola-bali, interaksi sing ora bisa dikendhaleni ing antarmuka bisa nyebabake owah-owahan resistensi listrik, degradasi mekanik, utawa rusak saka sambungan solder.
Irisan-irisan iki kalebu sing luwih jembarbahan termoelektrikkulawarga produk lan biasane digunakake bebarengan karocooler termoelektrik, rakitan cooler thermoelectriclanpengontrol suhuing sistem manajemen termal lengkap.
Struktur metalisasi inti nggunakake penghalang difusi adhedhasar nikel antarane substrat Bi₂Te₃-Sb₂Te₃ lan lapisan njaba sing bisa solder.
Lapisan penengah iki mbantu ngontrol gerakan konstituen solder menyang bahan thermoelectric lan nyedhiyakake antarmuka sing luwih stabil kanggo perakitan TEC. Konfigurasi multi-lapisan bisa dipilih miturut proses soldering sing dituju lan lingkungan operasi.
Tinimbang ngandelake lapisan permukaan siji, X-Meritan bisa nyedhiyakake struktur metalisasi multi-lapisan ing ngendi lapisan sing beda nindakake fungsi sing beda.
Lapisan penghalang utama fokus ing pamisahan materi lan kontrol difusi, dene lapisan solderable njaba dipilih miturut proses gabung.
Electroless timah plating kasedhiya ing kira-kira 7 ± 2 μm.
Lumahing timah menehi karemenan solder apik kanggo pangolahan soldering conventional lan bisa digunakake karo loro sistem solder timbal lan timbal-free, gumantung ing proses Déwan customer kang.
Konfigurasi iki umume cocok nalika syarat utami lumahing solderable praktis kanggo produksi TEC standar.
Kanggo aplikasi sing mbutuhake finish emas tipis, X-Meritan nawakake plating emas electroless kanthi kekandelan Au kurang saka 0,2 μm.
Emas menehi lumahing karo resistance oksidasi apik lan bisa dianggep kanggo aplikasi nggunakake AuSn solder utawa ngendi karakteristik lumahing kontrol dibutuhake.
Teknologi "H" sing dipatenake X-Meritan nggabungake lapisan aluminium kira-kira 150 μm menyang struktur penghalang multi-lapisan.
Konfigurasi dimaksudaké kanggo aplikasi sing kapapar transisi suhu nuntut. Kanthi nggabungake lapisan aluminium tambahan menyang struktur metalisasi, desain kasebut ngatasi stres sing ana gandhengane karo ekspansi lan kontraksi termal sing bola-bali.
Pilihan iki bisa dievaluasi kanggo aerospace, industri abot, lan aplikasi TEC liyane ing ngendi siklus termal minangka pertimbangan desain sing signifikan.
Bahan thermoelectric bisa digiling lan diiris miturut gambar pelanggan. Presisi pemotongan sing ditemtokake kira-kira ± 15 μm, dene ketebalan irisan minimal yaiku 0,3 mm.
Irisan sing wis diproses bisa nyuda jumlah persiapan materi sing dibutuhake dening produsen TEC lan nyedhiyakake dimensi sing luwih cedhak karo syarat operasi perakitan sabanjure.
| Parameter | Spesifikasi |
|---|---|
| Bahan Dasar | Ingot Bi₂Te₃-Sb₂Te₃ sing diekstrusi |
| Ketebalan Irisan Minimal | ≥ 0,3 mm |
| kekandelan | Customizable miturut drawing customer |
| Presisi nglereni | ± 15 μm |
| Barrier difusi | Struktur multi-lapisan adhedhasar nikel |
| Electroless Tin Plating | 7 ± 2 μm |
| Electroless Gold Plating | <0,2 μm Au |
| Teknologi "H". | Kira-kira 150 μm lapisan penghalang Al |
| Grinding & Cutting | Kasedhiya miturut drawing |
| Konfigurasi Metalisasi | Customizable miturut aplikasi |
| Aplikasi | Pendinginan termoelektrik lan manufaktur TEC |
Toleransi dimensi, struktur metalisasi, lan spesifikasi plating kudu dikonfirmasi miturut desain TEC pungkasan lan proses perakitan. Kirim gambar sampeyan menyangsales engineers kitakanggo review kelayakan.
Substrat standar yaiku bahan termoelektrik Bi₂Te₃-Sb₂Te₃ sing diekstrusi. Miwiti kanthi ngonfirmasi komposisi thermoelectric sing dibutuhake, dimensi materi, ketebalan irisan, lan kondisi operasi TEC sing dituju.
Kanggo perakitan TEC konvensional, alangi difusi adhedhasar nikel bisa nyedhiyakake pamisahan antarane substrat thermoelectric lan permukaan sing bisa solder.
Yen aplikasi kasebut kalebu siklus suhu sing signifikan, konfigurasi multi-lapisan sing luwih rumit bisa dievaluasi. Struktur sing dibutuhake kudu ditemtokake miturut profil termal lan konstruksi modul sing nyata.
Electroless timah umume cocok nalika soldering conventional digunakake, solder free timbal dibutuhake, lumahing solderable relatif luwih kenthel, utawa biaya produksi minangka pertimbangan penting.
Electroless emas bisa dianggep nalika AuSn soldering dibutuhake, oksidasi lumahing kudu kontrol, Rampung emas tipis luwih disenengi, utawa aplikasi mbutuhake lumahing tartamtu utawa ciri electrical.
Jumlah lan keruwetan siklus suhu kudu dianggep nalika milih konfigurasi metallization. Aplikasi kanthi transisi sing kerep antarane kahanan panas lan kadhemen bisa uga mbutuhake pertimbangan tambahan babagan ekspansi termal, stres antarmuka, lan integritas lapisan penghalang.
Kanggo aplikasi kasebut, teknologi "H" sing dipatenake X-Meritan bisa dievaluasi minangka konfigurasi alternatif.
Nyedhiyakake kekandelan irisan, dawa, jembar, toleransi, lan syarat permukaan sing dibutuhake ing gambar teknis. Presisi pemotongan sing ditemtokake kira-kira ± 15 μm bisa ndhukung pelanggan sing mbutuhake dimensi sing dikontrol kanggo perakitan TEC hilir lan penanganan otomatis.
X-Meritan fokus ing pendinginan semikonduktor lan teknologi termoelektrik, kanthi kapabilitas sing nyakup pangembangan materi termoelektrik, kustomisasi komponen, desain solusi disipasi panas, lan dhukungan pilihan proses.
Desain TEC sing beda bisa uga mbutuhake dimensi irisan, kekandelan, permukaan permukaan, lan struktur metalisasi sing beda. X-Meritan bisa ngolah materi miturut gambar pelanggan lan spesifikasi teknis.
Materi sing diwenehake kanggo para pelanggan sing melu pangembangan lan manufaktur modul termoelektrik. Penggilingan presisi, pemotongan, lan metalisasi bisa mbantu nyuda jumlah langkah persiapan sing dibutuhake sadurunge dipasang.
Solusi termoelektrik X-Meritan nyedhiyakake aplikasi kalebu komunikasi serat optik, peralatan industri lan medis, elektronik otomotif, elektronik konsumen, lan lembaga riset. Perusahaan nyedhiyakake dhukungan teknis kanggo aplikasi sing mbutuhake pendinginan semikonduktor sing dikontrol lan manajemen suhu sing tepat, kalebu pangembangan komponen sing disesuaikan. Sampeyan bisa mriksa latar mburi kita ingkaca profil perusahaanutawa njelajah lengkapsawetara produk.
Irisan penghalang difusi minangka salah sawijining unsur sistem termoelektrik lengkap. Gumantung ing proyek sampeyan, baris produk ing ngisor iki bisa uga cocog:
Bahan ingot dasar Bi₂Te₃Sb₂Te₃ digunakake kanggo ngasilake irisan penghalang difusi, kasedhiya ing komposisi standar lan khusus.
Modul cooling Peltier solid-state kanggo kontrol suhu sing tepat ing peralatan optoelektronik, medis lan industri.
Majelis TEC terpadu nggabungake modul pendinginan, sink panas lan antarmuka termal kanggo integrasi sistem sing luwih cepet.
Pengontrol loop tertutup cocog karo cooler TE standar lan mikro kanggo regulasi suhu sing stabil lan akurat.
Iki digunakake minangka komponen bahan termoelektrik metallized ing manufaktur TEC. Hambatan difusi mbantu ngontrol interaksi lan migrasi unsur ing antarane substrat termoelektrik Bi₂Te₃-Sb₂Te₃ lan sistem solder sajrone perakitan lan siklus termal.
Sajrone soldering lan bola-bali dadi panas lan cooling, konstituen solder bisa sesambungan karo materi thermoelectric. Barrier basis nikel nyedhiyakake antarmuka penengah sing mbantu mbatesi difusi lan reaksi antarmuka sing ora dikarepake, ndhukung kinerja listrik lan mekanik sing luwih stabil.
Nikel nyedhiyakake antarmuka metalik sing relatif stabil ing antarane substrat thermoelectric lan permukaan sing bisa solder. Ing struktur metalisasi multi-lapisan, fungsine minangka penghalang penengah nalika ngidini lapisan njaba bisa dioptimalake kanggo soldering.
Electroless timah kira-kira 7 ± 2 μm lan dimaksudaké utamané kanggo aplikasi soldering conventional. Emas tanpa listrik kurang saka 0,2 μm Au lan bisa dipilih kanggo aplikasi sing mbutuhake permukaan tahan oksidasi utawa soldering AuSn.
Pilihan sing bener gumantung ing materi solder pelanggan, suhu gabung, proses perakitan, lan syarat aplikasi.
Teknologi "H" sing dipatenake ditujokake kanggo nuntut kahanan siklus termal. Iki nggabungake lapisan aluminium kira-kira 150 μm menyang struktur penghalang multi-lapisan lan bisa dievaluasi kanggo aplikasi kayata aerospace lan sistem TEC industri abot.
Konfigurasi nyata kudu ditemtokake miturut kisaran suhu operasi, profil siklus termal, lan konstruksi modul.
Kekandelan minimal sing ditemtokake yaiku 0,3 mm. Kekandelan nyata bisa disesuaikan miturut gambar teknis lan syarat aplikasi pelanggan.
ya wis. X-Meritan bisa nyedhiyakake ukuran lan pangolahan sing disesuaikan miturut gambar pelanggan. Presisi pemotongan sing ditemtokake kira-kira ± 15 μm.
ya wis. X-Meritan bisa nyuplai bahan termoelektrik sing wis ngalami penggilingan, pemotongan presisi, pangolahan difusi-halangan, lan perawatan permukaan sing bisa solder sing dibutuhake. Iki bisa mbantu produsen TEC nyuda persiapan materi tambahan sadurunge perakitan.
Kirim gambar, kekandelan irisan, pilihan plating lan perkiraan volume taunan. Insinyur kita bakal ngonfirmasi struktur penghalang, ngusulake konfigurasi metalisasi sing paling cocog lan balesan kanthi rega langsung pabrik.
