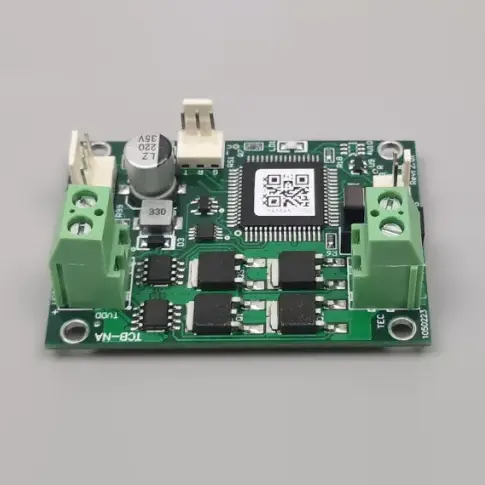

TCB-NA Suhu Controller kanggo Coolers Standard

Pengontrol Suhu X-Meritan TCB-NA kanggo Pendingin Standar yaiku modul kontrol suhu kanggo pendingin termoelektrik standar (TEC), ndhukung pendinginan lan pemanasan. Nyedhiyakake akurasi kontrol suhu ± 0,1 ° C, arus TEC 0-10A, lan sawetara kontrol -20 ° C nganti +100 ° C.

Kanthi antarmuka serial ASCII standar, sensing suhu 10K NTC, lan struktur kompak 60 × 42 × 26.5mm, TCB-NA dirancang kanggo integrasi langsung menyang sistem manajemen termal industri lan komersial.

Spesifikasi Teknis

Nilai NTC B bisa disesuaikan. Nilai B sing beda mengaruhi pangukuran suhu absolut nanging ora ngganti akurasi kontrol dhasar.

Fungsi Kontrol

Pemanasan lan Pendinginan

Pengontrol ngukur suhu liwat sensor NTC lan nyetel arah TEC miturut setpoint. Iki ngidini modul padha kanggo nyedhiyani loro panas lan cooling tanpa hardware kontrol kapisah.

Peraturan ON/OFF

Cara kontrol ON / OFF dirancang kanggo pangopènan suhu sing stabil ing aplikasi TEC standar, kalebu dioda laser lan peralatan laboratorium.

Antarmuka Serial

Setelan suhu lan ngawasi wektu nyata bisa diatur liwat protokol serial ASCII. Piranti serial umum kayata Windows HyperTerminal bisa digunakake sajrone persiyapan lan tes.

Weker khusus lan sinyal "siap" nyedhiyakake umpan balik status operasi, nalika input mateni TEC ngidini sistem inang mateni operasi TEC yen perlu.

Power Matching

Tegangan TEC

Pencocokan voltase penting amarga Kontrol Suhu TCB-NA kanggo Pendingin Standar ora menehi watesan voltase output internal. Tegangan sumber kudu ora ngluwihi voltase dirating saka TEC sing disambungake.

Contone, nalika nggunakake TEC 12V, sumber daya sistem kudu dipilih miturut.

Daya Ripple

Operasi switching controller bisa nambah ripple ing sumber daya ngoper disambungake. Yen sistem ngemot papan liyane sing sensitif marang gangguan listrik utawa EMI, sumber daya sing kapisah kanggo pengontrol luwih disenengi.

Kinerja Suhu

Range Sensor

NTC 10K sing disambungake ndhukung sawetara pangukuran sing ditemtokake saka -30 ° C nganti +147 ° C, nalika kontrol suhu aktif ditemtokake saka -20 ° C nganti +100 ° C.

Akurasi

Akurasi kontrol suhu sing ditemtokake lan akurasi suhu sing disetel yaiku ± 0,1 ° C. Kinerja sistem nyata uga bisa kena pengaruh toleransi NTC, penempatan sensor, kontak termal, karakteristik TEC, boros panas, lan kahanan sekitar.

Kanggo aplikasi sing mbutuhake stabilitas suhu sing ketat, tes kudu ditindakake kanthi TEC pungkasan, sensor, beban, lan struktur mekanik.

Area Aplikasi

Dioda Laser

Kontroler bisa njaga lingkungan termal sing stabil kanggo sistem dioda laser ing ngendi suhu langsung mengaruhi kinerja operasi.

Peralatan Laboratorium

Cocog kanggo instrumen laboratorium sing mbutuhake pemanasan termoelektrik standar lan pendinginan kanthi regulasi suhu sing stabil.

Sistem Industri

Peralatan industri bisa nggunakake modul kanggo kontrol TEC umum ing ngendi instalasi kompak, komunikasi serial, lan efisiensi biaya penting.

Piranti pinter

Arsitektur berorientasi biaya ndadekake pengontrol cocok kanggo manufaktur piranti cerdas lan aplikasi volume liyane sing mbutuhake kontrol suhu standar.

TCB-NA utawa TCB-NE?

TCB-NA cocok nalika proyek prioritize kontrol suhu standar lan efisiensi biaya. Kanggo aplikasi sing mbutuhake manajemen energi sing luwih maju utawa fungsi kontrol suhu sing luwih dhuwur, seri TCB-NE bisa uga luwih cocog.

Pilihan kudu adhedhasar voltase TEC, arus, suhu target, syarat kontrol, efisiensi, lan arsitektur sistem.

Syarat Pengadaan

Sadurunge pesenan, para panuku kudu ngonfirmasi voltase dirating TEC, arus maksimum, voltase sumber daya, suhu target, akurasi sing dibutuhake, spesifikasi NTC, syarat komunikasi, lan lingkungan operasi.

X-Meritan makaryakke pabrik dhewe ing China, panutup PCB Déwan lan kalibrasi final. Tim teknik kasebut bisa nyedhiyakake dhukungan teknis kanggo cocog voltase TEC, manajemen ripple daya, lan syarat konfigurasi. Persediaan komponen standar lan logistik jaban rangkah ndhukung OEM lan pengadaan volume.

Cathetan panginstalan

Sumber daya kudu kompatibel karo rating TEC. Ngluwihi voltase TEC bisa nyebabake kakehan komponen amarga Pengontrol Suhu TCB-NA kanggo Pendingin Standar ora ana watesan voltase output internal.

Spesifikasi saiki 0-10A kudu dievaluasi bebarengan karo TEC, kabel, konektor, lan sumber daya. Boros panas sing tepat uga dibutuhake kanggo sistem thermoelectric lengkap.

Nalika nyambungake elektronik sensitif liyane menyang sumber daya ngoper sing padha, priksa kinerja ripple lan EMI sadurunge integrasi sistem pungkasan.

Pitakonan sing Sering Ditakoni

Apa tegangan TEC sing bisa didhukung TCB-NA?

Kontroler ndhukung voltase TEC saka 5V nganti 27V. Tegangan TEC kudu padha utawa luwih dhuwur tinimbang voltase pasokan papan. Amarga TCB-NA ora ana watesan voltase output internal, sumber daya kudu ora ngluwihi voltase dirating TEC.

Apa saiki TEC maksimum?

Pengontrol Suhu TCB-NA kanggo Pendingin Standar ndhukung kisaran saiki TEC 0–10A. Arus operasi sing nyata kudu dipilih miturut rating TEC, beban termal, kabel, konektor, lan kapasitas sumber daya.

Bisa controller nyedhiyani panas lan cooling?

ya wis. Arsitèktur kontrol bidirectional ngidini TEC bisa digunakake ing mode pemanasan lan pendinginan, saéngga bisa njaga suhu target ing kahanan lingkungan sing ganti.

Apa sensor suhu digunakake controller?

Konfigurasi standar nggunakake 10K NTC kanthi nilai standar B 3950. Nilai B bisa disesuaikan miturut syarat aplikasi. Rentang pangukuran sing ditemtokake yaiku -30°C nganti +147°C, kanthi kisaran kontrol -20°C nganti +100°C.

Kepiye carane TCB-NA bisa dikontrol utawa dipantau?

Controller nggunakake antarmuka serial ASCII standar kanggo setelan suhu lan ngawasi nyata-wektu. Uga nyedhiyakake sinyal status weker lan "siap" lan input shutdown TEC kanggo integrasi karo sistem kontrol inang.
