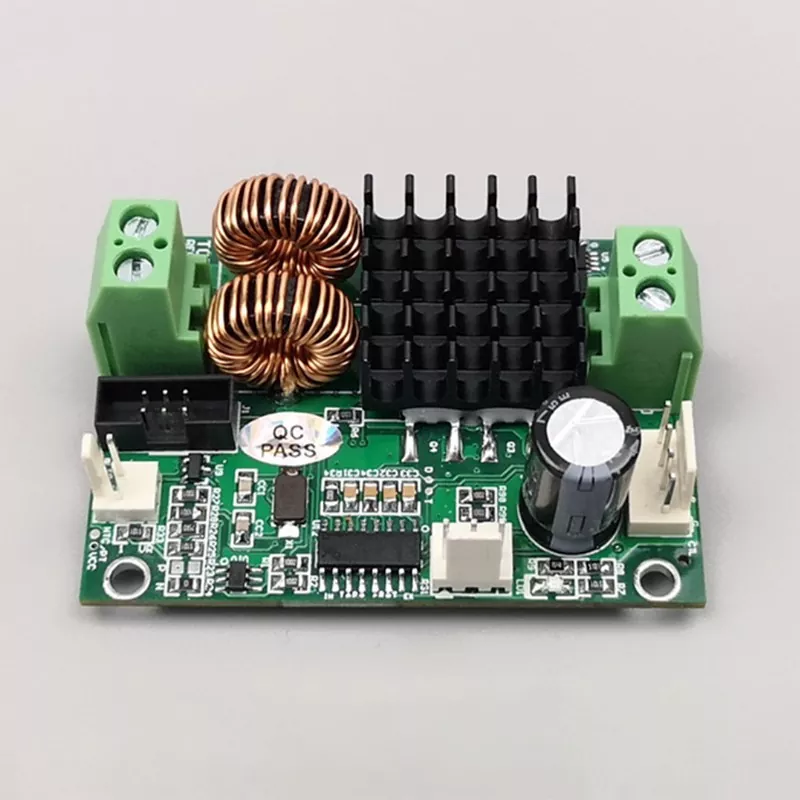

TCB-NC minangka papan kontrol suhu semikonduktor khusus sing dirancang kanggo skenario kontrol industri kanthi kapadhetan dhuwur lan peralatan presisi miniatur. Pengontrol Suhu TCB-NC kanthi Desain Kompak lan Presisi Dhuwur nggunakake desain sirkuit terintegrasi sing nggabungake komputasi PID, nyopir daya dhuwur, akuisisi data sensor NTC, lan umpan balik sinyal dadi siji unit, supaya integrasi sistem sing luwih ramping.
TCB-NC nggunakake mekanisme kontrol umpan balik PID loop tertutup sing dioptimalake khusus kanggo aplikasi pemanasan lan pendinginan adhedhasar semikonduktor.
Iki nggunakake sensor suhu NTC sing dibangun kanggo entuk data suhu wektu nyata saka piranti lan lingkungan, kanthi cepet mbandhingake wacan kasebut marang paramèter sing disetel kanggo ngetung panyimpangan suhu kanthi tepat.
Nggunakake algoritma PID (Proportional-Integral-Derivative) telung tahap, kanthi dinamis nyetel paramèter output lan terus-terusan modulasi arus sing disedhiyakake menyang piring cooling thermoelectric, ngganti cara kontrol on/off tradisional sing prasaja.
Iki kanthi efektif nyegah kejut termal sing disebabake fluktuasi suhu kanthi cepet; sanajan suhu mbukak beda-beda gumantung mbosenke, controller cepet ngunci menyang suhu target, mesthekake stabil, kontrol suhu terus-terusan karo fluktuasi minimal.
|
Tegangan Pasokan Papan |
4.5V - 27V |
|
Rekomendasi |
A standar 5V-24V ngoper sumber daya dianjurake. Tegangan dirating TEC kudu padha utawa rada luwih saka voltase sumber. Yen voltase dirating TEC kurang, iku ditrima; mung nyetel rasio output maksimum. |
|
Papan Pasokan Saiki |
Ditemtokake dening daya operasi maksimum TEC. |
|
Tegangan TEC |
2V - 24V (gumantung saka voltase sumber) |
|
TEC Saiki |
10A @ 24V; 12A @ 12V |
|
Sensor Suhu |
10K NTC |
|
Akurasi Suhu |
± 0,01°C |
|
NTC Range Suhu |
-60°C nganti +170°C |
|
PT100/PT1000 Range Suhu |
-60°C nganti +212°C |
|
Suhu operasi |
-40°C nganti +45°C |
|
Suhu panyimpenan |
-40°C nganti +60°C |
|
Kelembapan Operasi |
0% - 95% RH |
|
Setelan Pabrik Default |
25°C |
|
ukuran |
60mm x 42mm |
|
dhuwur |
Total 23mm (18.5mm ing ndhuwur papan, 3mm ing ngisor papan kanggo pin, ketebalan papan 1.5mm) |
Nampilake desain miniatur sing terintegrasi, Pengontrol Suhu TCB-NC kanthi Desain Kompak lan Presisi Dhuwur ngilangake struktur gedhe sing ditemokake ing peralatan kontrol suhu tradisional. Faktor wangun sing kompak lan entheng ngidini semat mulus menyang lemari industri kanthi kapadhetan dhuwur lan piranti presisi miniatur.
Dibandhingake karo sistem tradisional, kanthi signifikan ngirit ruang instalasi, selaras karo tren saiki menyang miniaturisasi lan integrasi peralatan industri.
TCB-NC ngalami tes kompatibilitas elektromagnetik (EMC) lengkap sadurunge ninggalake pabrik, nuduhake resistensi banget kanggo gangguan elektromagnetik.
Malah ing lingkungan industri komplèks ditondoi dening voltase dhuwur, interaksi multi-piranti, lan swara elektromagnetik kuwat, iku njogo akuisisi data suhu akurat lan operasi sistem stabil, free saka gangguan sinyal utawa gagal kontrol.
Nampilake tampilan visual definisi dhuwur lan pandhu arah menu intuisi, nggawe setelan parameter lan mode kontrol suhu gampang.
Ora ana keahlian teknis khusus sing dibutuhake; operator standar bisa cepet ngrampungake commissioning peralatan lan kalibrasi parameter, dadi cocok kanggo loro persiyapan peralatan massa-produksi lan pangopènan saben dina.
Dioptimalake khusus kanggo aplikasi sing nuntut kayata manufaktur semikonduktor, uji presisi, lan analisis laboratorium; nawakake toleransi suhu minimal lan njaga suhu sing tepat lan stabil sajrone jangka panjang.
Kanthi efektif ngrampungake masalah kayata kesalahan tes lan panyimpangan proses sing disebabake fluktuasi suhu ing peralatan presisi, njamin asil produk sing dhuwur lan data eksperimen sing akurat.
Nggabungake faktor wangun sing kompak karo modul drive daya dhuwur, bisa nyopir kanthi stabil macem-macem cooler termoelektrik standar (TEC) kanthi efisiensi konversi termoelektrik sing dhuwur.
Ngimbangi kabutuhan instalasi kompak kanthi panjaluk operasi kontrol suhu kanthi intensitas dhuwur, menehi kinerja sing luwih unggul tinimbang papan kontrol suhu standar kanthi ukuran sing padha.
Sistem kontrol suhu industri tradisional mbutuhake modul drive external lan peralatan akuisisi sinyal, asil ing arsitektur Komplek lan kabel cumbersome.
TCB-NC Suhu Controller fitur desain terpadu kabeh-ing-siji karo dibangun ing drive lan sistem saran; Pengontrol Suhu TCB-NC kanthi Desain Kompak lan Presisi Dhuwur nindakake kontrol suhu sing presisi kanthi mandiri minangka unit mandiri, kanthi nyata nyederhanakake arsitektur sistem.
Kontrol suhu on/off tradisional ngalami masalah kaya overshoot suhu, siklus wiwitan-mandeg sing kerep, lan kejut termal sing signifikan, sing bisa ngrusak komponen inti presisi sajrone operasi jangka panjang.
Produk iki nggunakake regulasi output dinamis PID sing terus-terusan kanggo njamin transisi suhu sing lancar lan fluktuasi minimal, kanthi efektif nglindhungi komponen inti lan ndawakake umur layanan sakabèhé peralatan.
Dhukungan asli kanggo termistor NTC njamin kompatibilitas karo konfigurasi sensor peralatan kontrol suhu sing paling tliti lan ngidini adaptasi fleksibel kanggo aplikasi pendinginan lan pemanasan.
Apa kanggo tugas laboratorium suhu pancet statis utawa kahanan mbukak industri dinamis, njogo stabil, operasi tliti dhuwur, nawakake versatility adoh luwih saka piranti kontrol suhu specialized tradisional.
Nyedhiyakake manajemen termal suhu sing tepat lan konstan kanggo lemari kontrol listrik terpadu kanthi kapadhetan dhuwur. Pengontrol Suhu TCB-NC kanthi Desain Kompak lan Presisi Dhuwur nyegah tuwa komponen listrik lan kegagalan operasional sing disebabake dening suhu internal sing dhuwur, njamin operasi terus lan stabil saka jalur produksi otomatis.
Cocog kanggo kontrol suhu konstan saka macem-macem instrumen analitis, peralatan uji coba, lan conto eksperimen. Kanthi kaluwihan kayata operasi tanpa geter, presisi dhuwur, lan gangguan sing sithik, bisa ngilangi pengaruh fluktuasi suhu ing data eksperimen, njamin asil tes sing akurat lan bisa direproduksi.
Digunakake kanggo pangaturan suhu ing semikonduktor mikro-mesin, etsa tliti, lan peralatan mikro / nano-inspeksi. Iki cocog karo standar kontrol suhu sing ketat kanggo proses manufaktur semikonduktor, mbantu nambah tingkat asil ing mesin presisi.
Kompatibel karo peralatan tes energi anyar, komponen manajemen termal kanggo sistem panyimpenan energi, lan modul kontrol suhu mikro. Nyetabilake suhu operasi lan adaptasi karo kahanan kerja suhu dhuwur lan kurang kompleks peralatan energi anyar.
Keuntungan inti dumunung ing telung wilayah:
Kaping pisanan, fitur tilas sing luwih cilik lan integrasi sing luwih dhuwur, saéngga cocog kanggo ndandani peralatan miniatur;
Kapindho, nawakake presisi kontrol suhu sing luwih dhuwur lan kompatibilitas sensor sing luwih akeh, cocog kanggo proses manufaktur presisi;
Katelu, ngilangi kabutuhan hardware tambahan eksternal, nyederhanakake struktur sistem sakabèhé lan kanthi efektif nyuda integrasi peralatan, kabel, lan biaya pangopènan jangka panjang.
Disaranake cara kalibrasi iteratif standar industri: pisanan, nyetel parameter integral (I) lan turunan (D) menyang nol lan nambah gain proporsional (Kp) kanthi bertahap nganti ana osilasi suhu sing sithik; sabanjuré, nyetel wektu integral (Ti) kanggo ngilangke kesalahan suhu ajeg; pungkasane, nyetel wektu turunan (Td) kanggo nambah kacepetan respon suhu lan nyuda fluktuasi. Kanggo paramèter presisi khusus peralatan, hubungi tim teknis kanggo panuntun siji-siji.
Produk iki dikembangake khusus kanggo peralatan mikro semikonduktor lan piranti uji presisi. Wis ngalami kompatibilitas elektromagnetik kelas industri (EMC) lan uji stabilitas. Nampilake efisiensi ruang sing dhuwur, output suhu stabil, lan kesalahan data minimal, dadi solusi sing cocog kanggo kontrol suhu mikro ing jalur produksi semikonduktor lan peralatan laboratorium presisi.
Iku native ndhukung ngoper otomatis antarane dadi panas lan cooling, njaga suhu pancet adhedhasar kahanan operasi. Uga ndhukung pemrograman khusus-ngidini konfigurasi kanggo mode mung pemanasan utawa mung pendinginan-kanggo nyukupi syarat kontrol suhu tartamtu saka peralatan sing beda-beda, nawakake keluwesan kustomisasi sing dhuwur.
Minangka pabrikan asli, kita nyedhiyakake integrasi teknis khusus, tuntunan setelan parameter, lan dhukungan integrasi tingkat sistem kanggo pesenan akeh. Kabeh produk ngalami kontrol kualitas standar lan inspeksi pra-pengiriman lengkap. Kita uga nawakake dhukungan teknis sawise-sales jangka panjang kanggo nyukupi kabutuhan produksi massal perusahaan lan pengulangan proyek.
