Majelis karo Micro Thermoelectric Coolers

X-Meritan nggawe Assemblies presisi karo Micro Thermoelectric Coolers kanggo ngilangi kemacetan termal, risiko outgassing, lan kerumitan perakitan sing ana gandhengane karo komponen pendinginan diskrit sing dipasang. Kanthi nggabungake unsur mikro-Peltier, basis header khusus (Kovar, CuW, HTCC / LTCC), lan termistor umpan balik ing kahanan kamar resik, solusi iki mbentuk sub-assembly tombol sing siap kanggo die-attach. Pendinginan titik aktif langsung ing ngisor chip optik nyuda swara peteng ing susunan sensor lan ngunci dawa gelombang emisi kanggo dioda laser daya dhuwur.

Format Paket & Teknik Substrat

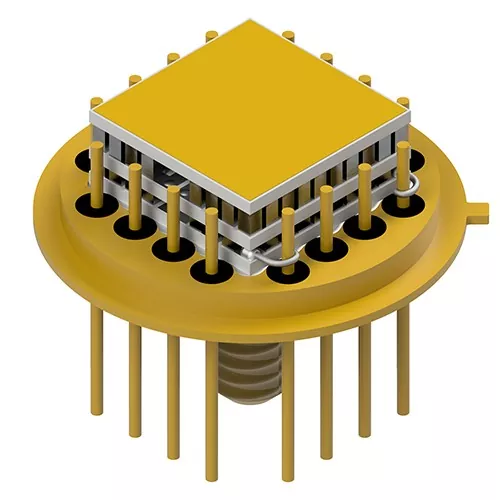

Transistor Outline (TO-Can) Header

Digunakake kanthi akeh ing transceiver telekomunikasi, VCSEL, lan sensor spektroskopi miniatur. Base header fitur Kovar nikel / emas-dilapisi utawa baja karo géomètri pin adat (silinder, flattened ends, utawa pucuk-kepala) kanggo streamline ikatan kabel internal.

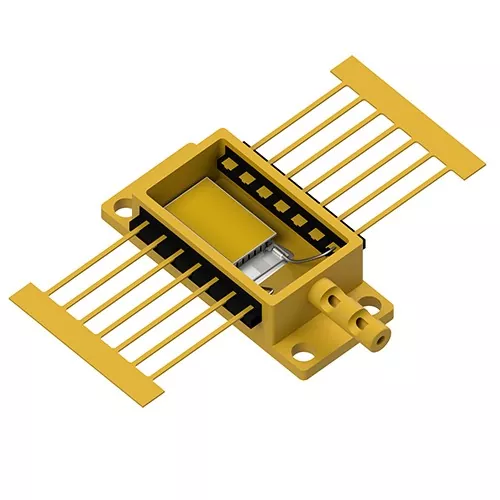

Optoelektronik High-Integrity Omah

Direkayasa kanggo beban termal multi-watt lan susunan photodetector sing padhet ing endi kaku struktural lan co-planaritas sing tepat.

Kinerja Inti

Eutectic Micro-Bonding: Sub-modul disolder nggunakake preforms eutektik AuSn langsung menyang header paket, ngilangi epoksi konduktif lan ngindhari outgassing organik ing segel hermetik.

Peredam Noise Gelap: Pendinginan titik aktif ngedhunake suhu sambungan fotodetektor, nyuda arus peteng termal lan ningkatake rasio sinyal-kanggo-noise (S/N) sakabèhé.

Konfigurasi Bingkai Lead Fleksibel: Pin header bisa diowahi kanthi permukaan sing rata utawa tip spiked kanggo ngedhunake induktansi daur ulang lan nyederhanakake proses ikatan kabel otomatis.

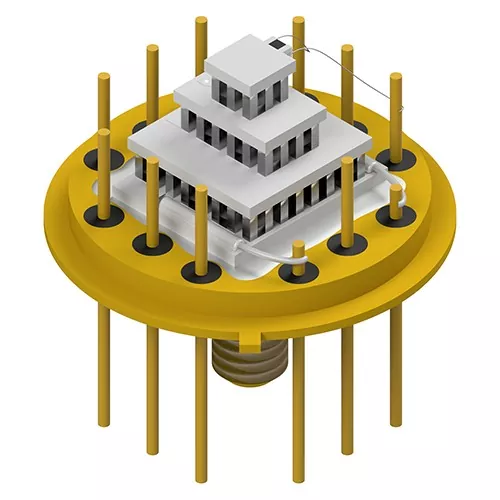

Kapabilitas Pementasan Multi-Tahap: Nampung konfigurasi mikro-TEC tahap siji nganti 4-tahap kanggo aplikasi sing mbutuhake diferensial pendinginan jero (ΔT>70∘C).

Co-Developed Packaging (JDP): Dhukungan teknik aplikasi lengkap saka model CAD termal lan pilihan materi kanggo prototyping sampel kanthi cepet lan manufaktur volume massa.

Domain Aplikasi Utama

Komunikasi Optik & Fotonik

Nyedhiyakake stabilisasi dawa gelombang kanggo transceiver TOSA/ROSA, laser EML, lan jaringan DWDM kanthi ngunci suhu persimpangan laser ing suhu kasus variabel.

Spektroskopi Inframerah & XRF

Assemblies with Micro Thermoelectric Coolers nyedhiyakake platform cold-substrat kanggo sensor fluoresensi sinar-X (XRF) lan inframerah non-dispersif (NDIR), nyegah sinyal mabur sajrone analisis lingkungan.

Laser Industri Daya Dhuwur

Ngatur fluks panas ing paket Butterfly (BTF) lan High Heat Load (HHL), njaga kualitas sinar lan ndawakake umur dioda.

Aerospace & Defense Sensing

Pendinginan kanggo focal plane arrays (FPA), detektor night-vision, lan sensor panuntun optik kena getaran mekanis lan kejut termal.

Verifikasi Kualitas

Kemasan Kamar Bersih In-House: Kabeh penempatan mikro-TEC, ikatan kabel, lan operasi sealing ditindakake ing lingkungan sing dikontrol kanggo nyegah oksidasi lan jebakan kelembapan.

Screening Parameter 100%: Saben Majelis nganggo Pendingin Termoelektrik Mikro  ngalami tes kanggo resistensi AC (Rac), tahan insulasi, respon termal, lan toleransi dimensi sadurunge dikirim.

Integritas Rantai Pasokan sing Bisa Dilacak: Kemitraan langsung karo produsen header sing wis divalidasi njamin adhesi plating emas, kekencangan vakum, lan selaras karo standar ISO9001.

Pitakonan sing Sering Ditakoni

Apa gunane tuku TEC-on-header sing wis dirakit liwat TEC diskrit sing dipasang ing omah?

Majelis sing wis terintegrasi ngilangi solder mikro manual sing rumit, njamin integritas jaminan eutektik sing wis diverifikasi pabrik (minimalisasi Rth), lan nyegah kontaminasi outgassing ing paket sing disegel.

Apa X-Meritan bisa masang micro-TEC menyang header khusus sing diwenehake pelanggan?

ya wis. Liwat program Joint Development Packaging (JDP), pelanggan bisa milih saka header Kovar/CuW standar utawa omah kepemilikan kapal kanggo integrasi TEC pabrik lan ikatan kabel.

Kepiye ikatan eutektik emas-timah (AuSn) nambah linuwih paket?

Ora kaya adesif organik utawa solder alus standar, ikatan eutektik AuSn nyedhiyakake konduktivitas termal sing luwih dhuwur, nol outgassing organik, lan kekuatan sendi sing kuwat sing tahan operasi die-attach suhu dhuwur ing hilir.

Data apa sing dibutuhake kanggo ngevaluasi desain paket micro-TEC khusus?

Mangga wenehi gaya paket target (contone, TO-8, BTF), beban panas (Qc), prabédan suhu target (ΔT), syarat konfigurasi pin, lan watesan voltase / saiki sing disenengi.
