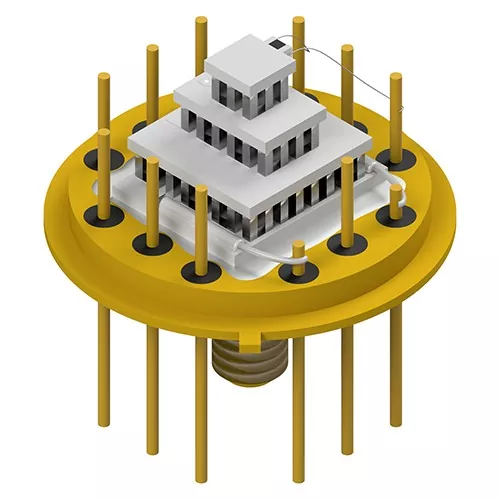

Majelis Peltier

Minangka pabrikan, X-meritan Peltier Assembly nggunakake teknologi termoelektrik semikonduktor kanggo nransfer panas antarane sisih kadhemen lan sisih panas modul.

Kaluwihan

Struktur Integrasi Kompak

Majelis Peltier nggabungake komponen pendingin termoelektrik lan bagean boros panas dadi siji unit. Struktur iki nyuda kabutuhan komponen pendinginan sing kapisah lan nyederhanakake instalasi ing ruang peralatan sing winates.

Struktur Cooling Solid-State

Déwan kasebut lumaku liwat teknologi pendinginan termoelektrik semikonduktor tanpa komponen pendinginan adhedhasar kompresor. Struktur solid-state ngilangi gerakan pendinginan mekanik lan nyuda getaran lan gangguan operasi.

Desain Transfer Panas Langsung

Modul thermoelectric mindhah panas langsung antarane sisih kadhemen lan sisih panas. Desain iki ngidini kontrol suhu lokal kanggo komponen elektronik sing mbutuhake kahanan termal sing stabil.

Sistem Pembuangan Panas Terpadu

Sisih kadhemen nggunakake pamblokiran transfer panas aluminium utawa tembaga kanggo ngumpulake panas saka area target. Sisih panas nggabungake sink panas aluminium lan penggemar kanggo ngeculake panas sing ditransfer lan njaga keseimbangan termal perakitan.

Konfigurasi Struktur Fleksibel

Struktur perakitan bisa diatur miturut syarat instalasi, kalebu dimensi, konfigurasi TEC, lan antarmuka sambungan.

Komponen inti

Kinerja Majelis Peltier gumantung saka koordinasi antarane unsur pendinginan semikonduktor, bahan transfer termal, lan struktur mekanik.

Thermoelectric Cooling Chip

Chip cooling thermoelectric minangka komponen inti sing tanggung jawab kanggo transfer panas. Nalika arus listrik ngliwati bahan semikonduktor, panas diserap ing sisih siji lan dibebasake ing sisih ngelawan, nggawe efek pendinginan.

Substrat Keramik

Substrat keramik nyedhiyakake insulasi listrik lan dhukungan mekanik kanggo unsur termoelektrik. Padha uga tumindak minangka bagéan saka path transfer termal antarane chip semikonduktor lan komponen external.

Materi Antarmuka Termal

Pelumas silikon konduktivitas termal sing dhuwur ditrapake ing antarane permukaan kontak kanggo nambah konduksi termal lan nyuda mundhut transfer panas sing disebabake kesenjangan permukaan.

Blok Transfer Panas Sisih Dingin

Sisih kadhemen nggunakake pamblokiran aluminium utawa tembaga kanggo transfer panas saka komponen digawe adhem kanggo modul thermoelectric.

Struktur Dissipasi Panas Sisih Panas

Sisih panas nyawiji sink panas aluminium lan penggemar kanggo mbusak panas ditransfer saka sisih kadhemen lan panas kui sak operasi.

Struktur Fixing Mekanik

Sekrup industri utawa resin epoksi digunakake kanggo ngamanake komponen internal lan eksternal, njaga stabilitas perakitan sajrone operasi.

Aplikasi

Amarga struktur kompak lan metode pendinginan adhedhasar semikonduktor, X-meritan Peltier Assembly cocok kanggo peralatan sing mbutuhake regulasi suhu lokal lan transfer panas sing dikontrol.

Proses Manufaktur lan Kontrol Kualitas

Manufaktur X-meritan nyakup pangembangan materi termoelektrik, pangolahan komponen TEC, lan integrasi perakitan.

Peralatan Produksi: Tungku celup timah, mesin cetakan ayunan geter, mesin las, oven, printer inkjet, wesi solder, mesin dispensing, mesin penyegel otomatis, mesin pemotong, mesin solidifikasi, peralatan solder reflow, lan mesin cetak otomatis.

Inspeksi Majelis

Penempatan Chip Termoelektrik: Verifikasi posisi chip lan akurasi perakitan.

Ikatan Substrat Keramik: Priksa kondisi ikatan antarane substrat keramik lan komponen termoelektrik.

Sambungan Solder: Priksa sambungan solder kanggo stabilitas listrik lan mekanik.

Aplikasi Antarmuka Termal: Konfirmasi jangkoan pelumas termal lan kondisi permukaan kontak.

Stabilitas Struktur Mekanik: Priksa kekuatan mbenakake lan integritas perakitan sakabèhé.

Inspeksi Kinerja Akhir

Kondisi Sambungan Listrik: Verifikasi status sambungan listrik.

Konsistensi Struktur: Priksa keselarasan komponen lan kondisi perakitan.

Kondisi Jalur Transfer Panas: Priksa integritas jalur konduksi termal.

Operasi Pendinginan lan Pembuangan Panas: Konfirmasi fungsi pendinginan lan operasi disipasi panas.

Pitakonan Teknis sing Sering Ditakoni

Kepiye carane masang Majelis Peltier?

Sadurunge instalasi, priksa manawa permukaan kontak rata lan resik. Lebokake pelumas termal kanthi rata ing antarane modul lan permukaan kontak. Kencengake sekrup mbenakake kanthi rata supaya ora kaku banget ing substrat keramik.

Sisih panas kudu duwe papan sing cukup kanggo disipasi panas. Kontak termal sing ora apik utawa kemampuan ngeculake panas sing ora cukup bisa nyuda kinerja pendinginan.

Sisih endi sing panas lan sing adhem?

Sisih kadhemen nyerep panas saka komponen target, nalika sisih panas ngeculake panas liwat sink panas lan penggemar.

Sajrone instalasi:

● Sisih kadhemen nyambung menyang komponèn mbutuhake cooling.

● Sisih panas nyambung menyang struktur boros panas.

● Aliran udara ing saubengé heat sink kudu tetep ora ana alangan.

Apa jenis sumber daya aku kudu?

Sumber daya kudu cocog karo spesifikasi listrik modul pendinginan termoelektrik sing dipilih.

Pertimbangan sing disaranake:

● Gunakake sumber daya DC stabil.

● Cocokake syarat voltase lan saiki karo spesifikasi modul TEC.

● Ngindhari kahanan daya sing ora stabil sing bisa mengaruhi operasi pendinginan.

Napa sisih panasku ora adhem sistem?

Penyebab umum kalebu:

● Kapasitas sink panas sing ora cukup

● Kontak sing ora apik ing antarane permukaan transfer panas

● Aplikasi pelumas termal sing ora rata

● Bledug ngalangi lumahing boros panas

● Instalasi struktur cooling sing ora bener

Sisih panas kudu terus-terusan ngeculake panas sing ditransfer. Akumulasi panas bisa nyuda efek pendinginan.

Napa Pilih X-merita

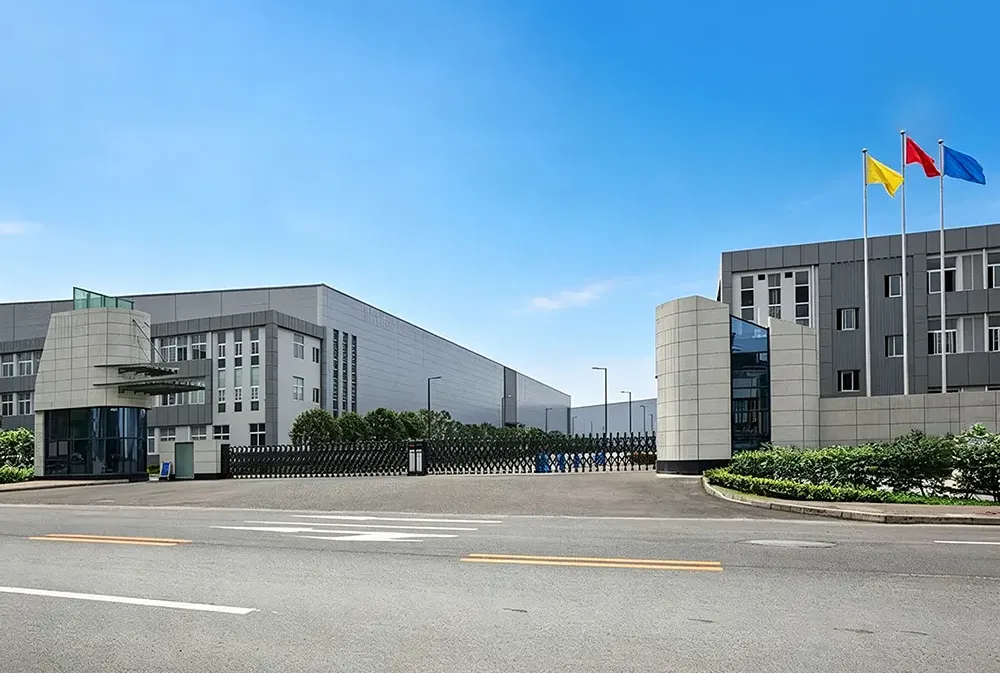

X-meritan nduweni kemampuan manufaktur sing nyakup bahan termoelektrik, komponen TEC, lan rakitan termal terpadu. Sistem produksi ndhukung proses lengkap saka pangembangan materi thermoelectric kanggo integrasi Majelis Peltier.

Kapabilitas manufaktur utama kalebu:

● Pangembangan Bahan Termoelektrik: Ngembangake lan ngolah bahan termoelektrik kanggo aplikasi komponen TEC.

● Produksi Majelis Lengkap: Nggabungake chip termoelektrik, substrat keramik, bahan antarmuka termal, blok transfer panas, sink panas, lan penggemar menyang rakitan pendinginan sing wis rampung.

● Peralatan Pengolahan In-House: Jalur produksi dilengkapi tungku celup timah, mesin cetakan ayunan getaran, mesin las, mesin dispensing, mesin penyegel otomatis, peralatan solder reflow, lan peralatan perakitan liyane.

● Multi-Stage Quality Inspection: Kontrol proses kunci kalebu panggonan chip, ikatan substrat keramik, sambungan soldering, aplikasi antarmuka termal, lan mriksa kondisi perakitan pungkasan.

● Kapabilitas Desain Struktur Termal: Ngembangake transfer panas lan struktur boros panas miturut syarat integrasi peralatan sing beda.

Pengalaman produksi X-meritan nyakup aplikasi ing komunikasi serat optik, peralatan medis industri, elektronik otomotif cerdas, elektronik konsumen, lan instrumen riset sing mbutuhake pendinginan semikonduktor lan kontrol suhu.
