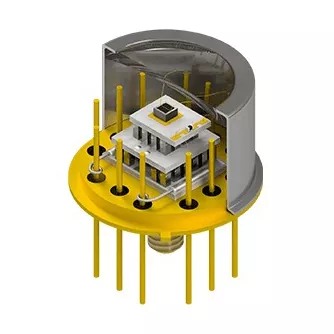

Header Kustomisasi karo Cooler Thermoelectric

X‑Meritan ngasilake Header Kustomisasi khusus kanthi Pendingin Thermoelectric kanggo ngatasi kemacetan termal ing elektronik presisi. Nggabungake modul Peltier mikro, header khusus, lan termistor dadi siji sub-assembly, solusi iki nyedhiyakake pendinginan langsung tanpa lem organik utawa puteran cairan. Nglindhungi dioda laser, APD, lan sensor saka drift dawa gelombang lan gangguan.

Tantangan Termal Ditanggulangi

Pemasangan TEC diskrit tradisional ing kemasan optik lan mikroelektronik ngenalake resistensi kontak termal sing dhuwur, risiko outgassing adesif ing paket hermetik, lan perakitan manual sing rumit. Header Kustomisasi X-Meritan karo Pendingin Thermoelectric ngatasi kemacetan kemasan kasebut kanthi langsung kanthi nggabungake modul Peltier mikro, basis header khusus, lan sensor termal dadi sub-assembly tunggal:

1. Nol Outgassing ing Enclosure Hermetic: Kabeh micro-TEC dipasang ing header nggunakake solder eutektik emas-timah (AuSn) tinimbang epoxies konduktif, nyegah senyawa organik sing molah malih saka fogging jendhela optik utawa kontaminasi aspek laser.

2. Resistensi Termal Antarmuka Kurang: Solder elemen TEC langsung menyang substrat header paket nyedhiyakake jalur termal metalik, kanthi drastis ngedhunake resistensi termal persimpangan-kanggo-kasus (Rth).

3. Majelis Inert sing Dikontrol: Penempatan mati, ikatan kabel, lan panyegelan awal ditindakake ing lingkungan gas inert otomatis kanggo ngilangi oksidasi lan jebakan kelembapan internal.

4. Kapadhetan Mekanik Dhuwur: Nggunakke materi sing diekstrusi, unsur mikro sing tipis nganti 0,2mm bisa dikemas ing ruang omah sing diwatesi kaya TO‑46 utawa paket Kupu-kupu mini.

5. Format Pangiriman Fleksibel: Dikirim minangka header setengah rampung (TEC pra-ikatan siap kanggo die-attach pelanggan lan ikatan kabel) utawa sub-assemblies sing disegel kanthi lengkap miturut syarat baris kemasan hilir sampeyan.

Kustomisasi Teknik & Parameter

Direkayasa kanggo pesenan, saben Header Kustomisasi kanthi rakitan Pendingin Termoelektrik cocog karo tata letak optik utawa IC sampeyan:

• Gaya Paket Header: TO‑39, TO‑8, TO‑3, TO‑46, 14‑pin Butterfly (BTF), paket BOX, utawa header tembaga/keramik khusus.

• Substrat & Plating: Kovar, Copper‑Tungsten (CuW), AlN/ keramik karo lapisan Au dilapisi Ni kanggo ikatan kawat emas.

• TEC Staging & Geometri: Modul mikro-tahap tunggal kanggo struktur piramida moderat , utawa multi-tahap kanggo syarat pendinginan jero (ΔT>70∘C).

• Sensor Umpan Balik Terpadu: Termistor NTC sing dipasang ing permukaan utawa RTD PT100/PT1000 diselehake ing jejere substrat kadhemen kanggo kontrol loop tertutup sing ketat.

• Antarmuka Listrik: Jumlah pin timbal khusus, pitch array pin, dawa timbal, lan pengaturan bantalan kabel.

Aplikasi Target Utama

Komunikasi Optik

Stabilisasi dawa gelombang kanggo transceiver TOSA/ROSA, EML, laser pompa, lan komponen DWDM.

LiDAR & Autonomous Sensing

Kontrol termal kanggo fotodioda longsor (APD) lan dioda laser pulsa sing tundhuk karo kahanan lingkungan sing fluktuatif.

Diagnostik Medis

Regulasi suhu sub-milimeter ing PCR mikrofluida, spektroskopi, lan sensor bio-chip.

Industrial & Aerospace Sensing

Pendinginan titik kanggo IC daya dhuwur, susunan bidang fokus wengi (FPA), lan detektor analisis gas.

Napa Mitra karo X‑Meritan?

Integrasi Kemasan Turnkey:

Header paket, micro-TEC, lan sensor suhu direkayasa lan diintegrasi dadi siji sub-assembly.

Kauntungan Material Proprietary:

Bahan termoelektrik sing diekstrusi ing omah nyedhiyakake kekuwatan mekanik sing luar biasa kanggo desain TEC ultra-tipis lan multi-tahap.

Kontrol Kualitas Kelas Hermetik:

Ikatan eutektik lan ikatan kabel atmosfer inert njamin linuwih jangka panjang lan nol outgassing.

Prototipe kanggo Produksi Volume:

Dhukungan teknik lengkap saka simulasi termal lan alat khusus kanggo conto prototyping lan produksi skala lengkap.

Pitakonan sing Sering Ditakoni

P: Napa milih TEC sing wis diintegrasi menyang header tinimbang tuku TEC mandiri?

A: Header sing wis terintegrasi ngilangi solder TEC-to-header manual ing fasilitas sampeyan, njamin integritas ikatan eutektik sing diuji pabrik, lan njamin nol outgassing ing paket hermetik sampeyan.

P: Apa kita bisa nindakake lampiran mati laser dhewe ing header setengah rampung?

A: Nggih. Umume pelanggan pesen header setengah rampung kanthi TEC sing wis diikat lan bantalan ikatan kabel. Sampeyan bisa nerusake operasi lampiran mati standar, ikatan kawat emas, lan operasi nutup tutup langsung ing sub-assembly kita.

P: Apa kaluwihan Header Kustomisasi karo Cooler Thermoelectric tinimbang bahan sing dilebur ing zona kanggo mikro-TEC?

A: Bahan Bi2Te3 sing diekstrusi nduweni kekuatan mekanik sing luwih dhuwur lan struktur biji-bijian sing apik, ngidini ngiris unsur TEC ultra-tipis (nganti 0,2 mm) tanpa retak sajrone proses pengemasan stres dhuwur.

P: Kepiye carane kita miwiti evaluasi desain khusus?

A: Nyedhiyakake beban panas target (Qc), diferensial suhu sing dibutuhake (ΔT), gaya enclosure utawa model CAD, sawetara suhu sekitar, lan watesan nyopir listrik. Tim teknik kita bakal ngetung pas termal lan gambar header sing diusulake.
